Cizallas cortadoras de placas DX-11NC-63200 para chapa metálica

Cizallas cortadoras de placas DX-11NC-6*3200 para chapa metálica

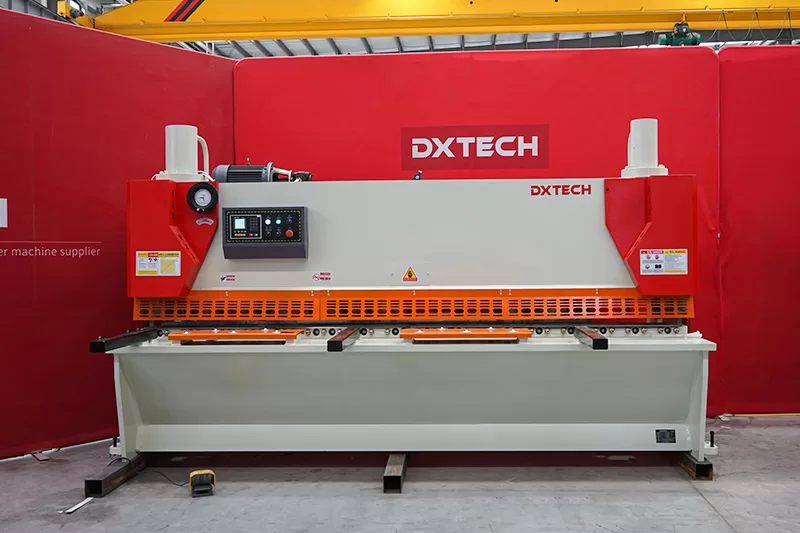

Esta máquina de corte por guillotina de chapa metálica es popular entre los compradores de corte de chapa metálica por su capacidad de ajustar el espacio y el ángulo de las cuchillas. En comparación con la máquina de corte por columpio hidráulico, tiene las ventajas de alta precisión de corte, ángulo de corte ajustable, larga vida útil del borde, etc.

La máquina de corte por guillotina garantiza la precisión lineal del material cortado con el cuerpo lineal de su propio bastidor de cuchilla, y puede lograr el ajuste continuo del ángulo de corte. La placa cortada no se distorsiona ni se deforma fácilmente, lo que garantiza la precisión del procesamiento de la pieza. Al mismo tiempo, el ángulo de corte aumenta la fuerza de corte, ¡es la mejor opción para el corte de chapa!

Obtener cotización

Características

1. Diseño de estructura y apariencia completamente en acero, con una apariencia hermosa y una estructura confiable.
2. Utilización del método de análisis UG (elemento finito) y diseño de optimización asistido por computadora.

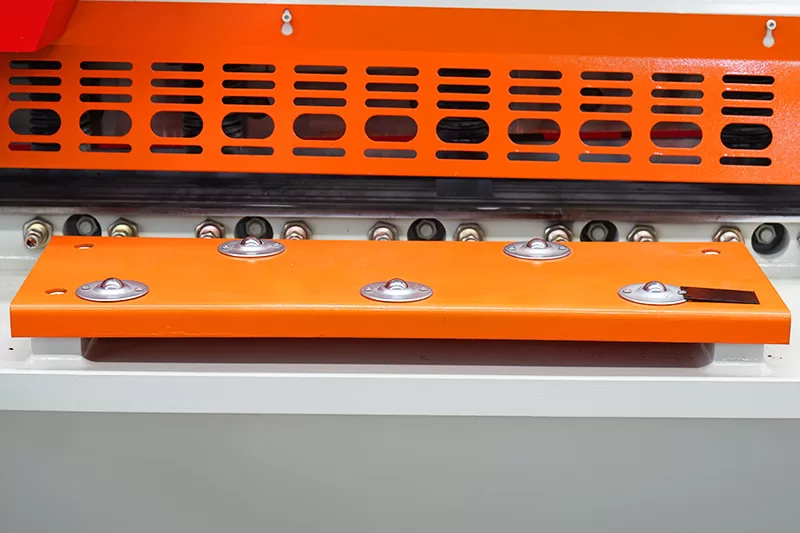

3. La estructura de soldadura de chapa de acero en su conjunto tiene una buena resistencia, rigidez y resistencia a la vibración. Los dos cilindros están fijados en las columnas izquierda y derecha. Hay un soporte de cuchilla auxiliar en la mesa de trabajo, que permite un ajuste micro de la cuchilla. También hay un rodillo de alimentación en la mesa de trabajo, lo que facilita su operación.
4. Utilización de la tecnología de envejecimiento por vibración para eliminar el estrés interno.
5. El marco en su conjunto se desoxida mediante chorro de arena y se pulveriza con pintura antioxidante.

Parámetros técnicos

Modelo		DX-PB-4×2500	DX-PB-6×3200	DX-PB-8×2500	DX-PB-10×2500	DX-PB-16×2500
El espesor máximo de la placa de corte		4mm	6mm	8mm	10mm	16mm
El ancho máximo de la tabla de corte		2500mm	3200mm	2500mm	2500mm	2500mm
Resistencia de la hoja cortada		450 presión	450 presión	450 presión	450 presión	450 presión
Ángulo de corte		1’30 °	0.5°	0.5°	0.5°	0.5°
Distancia máxima del tope trasero		600mm	500mm (or customized 700mm)	600mm	600mm	800mm
Número de viajes		12 times/min	10 times/min	12 times/min	10 times/min	9 times/min

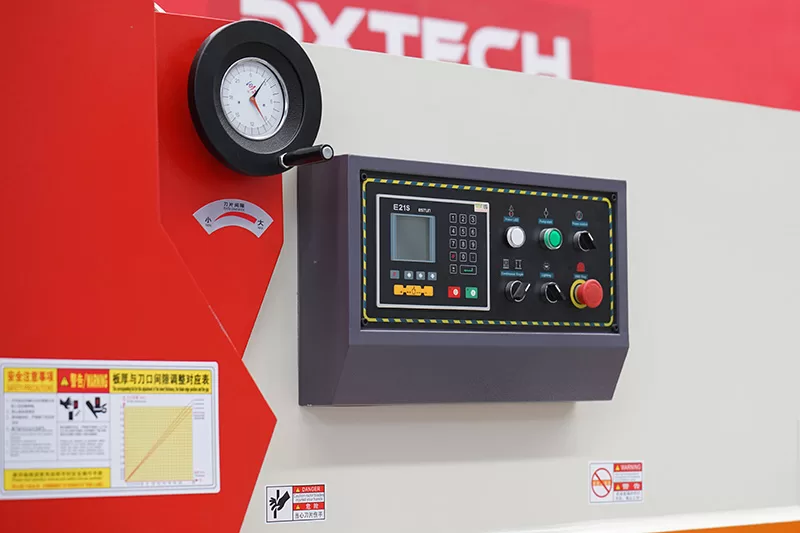

Sistema CNC		ESTUN E21S	ESTUN E21S	ESTUN E21S	ESTUN E21S	ESTUN E21S
Motor principal	Modelo	Y132M-4	Y132M-4	Y132M-4	Y132M-4	Y132M-4
	Potencia	5.5kw	7.5kw	11kw	11kw	18.5kw
	Velocidades	1440rpm	1440rpm	1440rpm	1440rpm	1440rpm
Motor de tope trasero	Modelo	YS8048 B3	YS8048 B3	YS8048 B3	YS8048 B3	YS8048 B3
	Potencia	0.37kw	0.37kw	0.37kw	0.37kw	0.37kw
	Velocidades	660rpm	660rpm	660rpm	660rpm	660rpm
Bomba de aceite	Modelo	NBZ4-G20F	NBZ4-G20F	NBZ4-G25F	NBZ4-G25F	NBZ4-G50F
	Caudal	20ml/r	20ml/r	20ml/r	20ml/r	20ml/r
	Presión	31.5	31.5	31.5	31.5	31.5

Aplicación

Material: acero, carburo cementado, carburo cementado ligado al acero, aleaciones a base de zinc, aleaciones de bajo punto de fusión, bronce de aluminio, materiales poliméricos, acero de alta velocidad, acero de herramientas al carbono, acero de alto carbono, etc.

Industria: industria del mueble, industria del automóvil, industria del ferrocarril, industria de la construcción, industria de los electrodomésticos, industria de la horticultura, industria de los moldes, industria del baño, industria de fabricación de equipos de fitness, fabricación de aviones, industria ligera, industria de la construcción naval, industria de fabricación de ascensores, etc.
