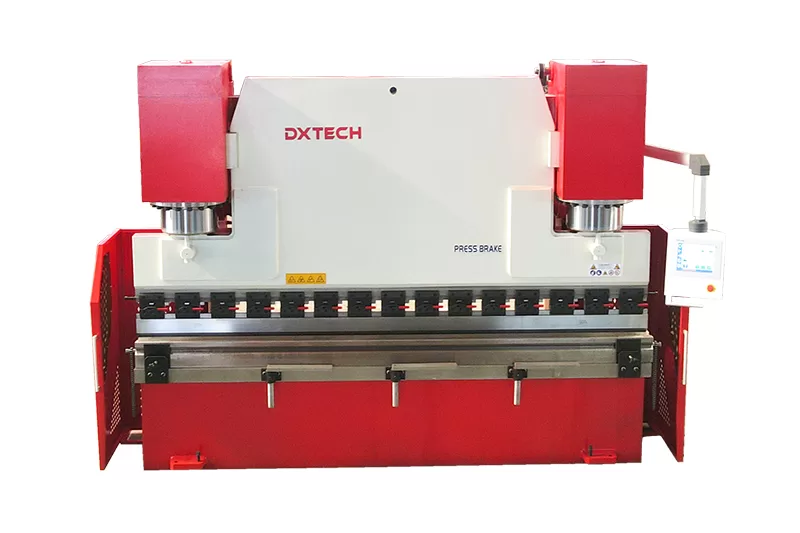

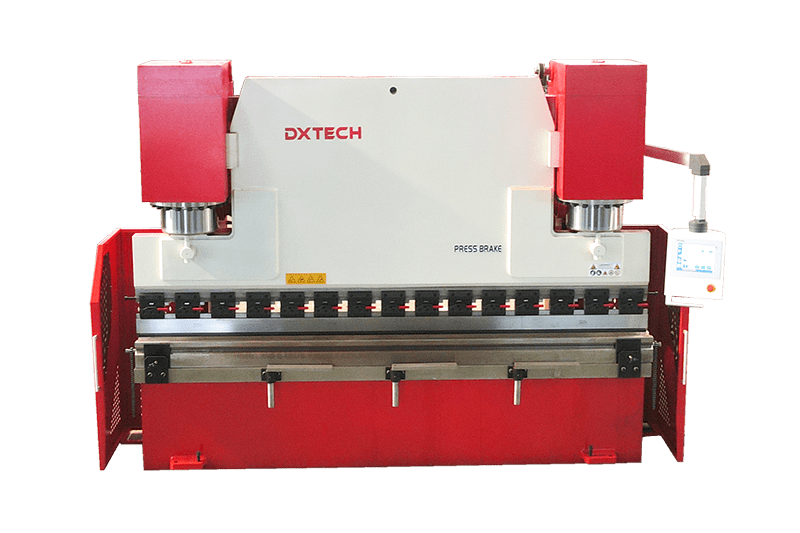

DX-TP10S máquina de doblado por torsión CNC
La máquina de doblado hidráulico DX-TP10S está equipada con el sistema CNC TP10S, que tiene una alta productividad y una alta precisión de trabajo de doblado de chapa.

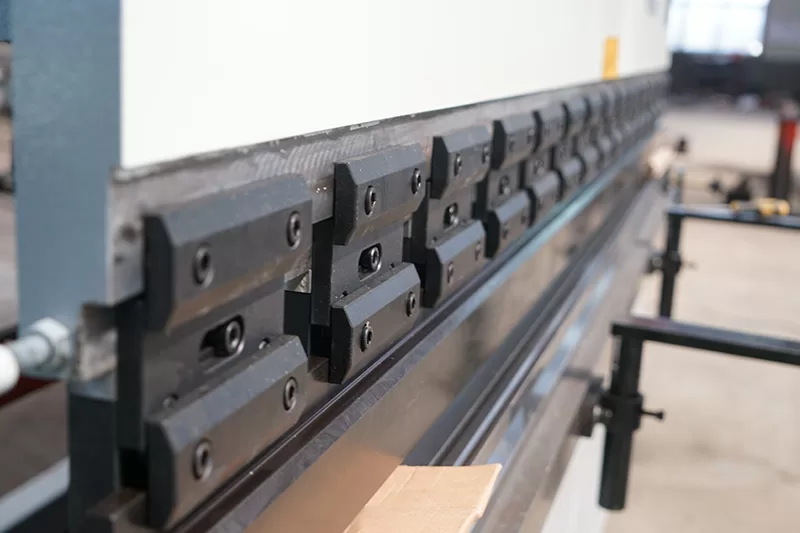

La máquina utiliza moldes superiores e inferiores de diferentes formas, que pueden doblar las piezas en varias formas. El deslizador puede doblar la chapa en una sola vez, y después de varios doblados, se pueden obtener piezas con formas más complejas. Cuando se equipa con el equipo correspondiente, también se puede utilizar para perforar.
Características
1、Diseño avanzado y estético. Los dos cilindros de aceite están fijados en las placas laterales izquierda y derecha. La máquina tiene un estado de carga razonable y suficiente rigidez.
2、Buen rendimiento de sincronización, fuerte capacidad de resistencia a la carga desviada, fácil de ajustar.
3、Tiene la mejor relación de parámetros y configuración de núcleo, rendimiento estable, operación más conveniente, puede doblar piezas de trabajo de varias formas complejas.
4、En comparación con la máquina de doblado tradicional, la máquina de doblado hidráulico tiene una mejor precisión y eficiencia de doblado, puede aumentar el tiempo de doblado en un 30%.
Parámetros técnicos
| Modelo | 63T/1600 | 100T/2500 | 125T/3200 | 200T/2500 | 200T/4000 |
| Sistema CNC | TP10S | TP10S | TP10S | TP10S | TP10S |
| Número de ejes de control | 3 axes (Y1, Y2, X) | 3 axes（Y1、Y2、X） | 3+1 axes（Y1、Y2、X+V） | 3 axes（Y1、Y2、X） | 3 axes（Y1、Y2、X） |
| Fuerza nominal | 630kN | 1000kN | 1250kN | 2000kN | 2000kN |
| Longitud de la mesa | 1600mm | 2500mm | 3200mm | 2500mm | 4000mm |
| Distancia entre columnas | 1180mm | 2040mm | 2710mm | 1900mm | 3100mm |
| La profundidad de la garganta | 320mm | 400mm | 350mm | 400mm | 400mm |
| Trazo deslizante | 170mm | 160mm | 160mm | 200mm | 200mm |
| Altura de apertura | 400mm | 450mm | 420mm | 480mm | 460mm |
| Potencia del motor principal | 5.5KW | 7.5KW | 7.5KW | 15KW | 15KW |
| Controlar la precisión | ±0.01mm | ±0.01mm | ±0.01mm | ±0.01mm | ±0.01mm |
| Componentes eléctricos | Schneider | Schneider | Schneider | Schneider | Schneider |
| Husillo de bolas | TBI | TBI | TBI | TBI | TBI |
| Riel guía del tope trasero | HIWIN | HIWIN | HIWIN | HIWIN | HIWIN |
Accesorios de alta gama
Sistema CNC TP10S
1） El sistema de control TP10S incluye 2 motores servo, un conjunto de manijas, una pantalla, una caja eléctrica Schneider, un conjunto de interruptores de pedal, que tienen un rendimiento de alto nivel económico y fácil de usar.
2） El algoritmo eficiente optimiza el ciclo de doblado, reduce el tiempo de configuración del paso de trabajo, mejora la eficiencia general del proceso de doblado, especialmente en escenarios de procesamiento por lotes.
3） Fuerte capacidad antiinterferente, alta confiabilidad, alta precisión. Soporta edición gráfica 2D y 3D.
Partes eléctricas
1） El equipo utiliza componentes importados de Schneider en Francia, que son estables, duraderos y tienen una larga vida útil.
2） La máquina está equipada con un conjunto original de cajas eléctricas adaptativas Eaton, con fuerte capacidad antiinterferente y rendimiento eléctrico estable.

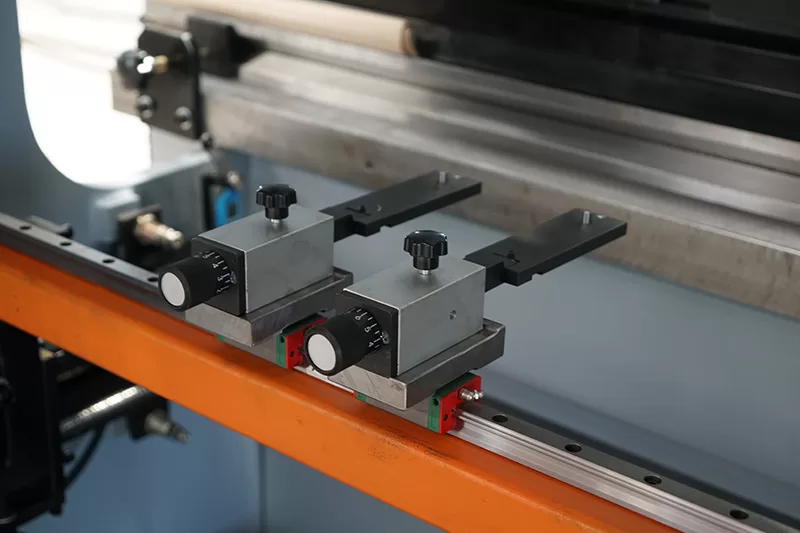

Tope trasero
1） Para garantizar la excelente precisión de movimiento del eje X, se utilizan tornillos de bola y guías lineales importados en lugar de tornillos tradicionales, lo que mejora la precisión y consistencia de nuestro proceso de fabricación.
2） El tope trasero utiliza un mecanismo sincrónico controlado por motor servo en lugar de un motor paso a paso. Esta actualización proporciona un mejor control y precisión para nuestras operaciones.
3） Todo el sistema del tope trasero se somete a un tratamiento térmico a alta temperatura para eliminar las tensiones internas, mejorar la plasticidad y la tenacidad del metal, y prevenir la pérdida de precisión causada por la deformación del marco.
Serie OKDO IPM Alemana
1） Diseño de compensación de presión axial y radial, que puede mantener una alta eficiencia volumétrica incluso en condiciones de baja velocidad y baja viscosidad.
2） Súper bajo ruido, utilizando hierro fundido de alta resistencia y un diseño único de silenciador interno para reducir el ruido.
3） Fluctuaciones extremadamente bajas en flujo y presión, capaces de mantener una salida estable de flujo y presión incluso a bajas velocidades.
Aplicación
Material: acero, carburo cementado, carburo cementado ligado al acero, aleaciones a base de zinc, aleaciones de bajo punto de fusión, bronce de aluminio, materiales poliméricos, acero de alta velocidad, acero de herramientas al carbono, acero de alto carbono, etc.
Industria: industria del mueble, industria del automóvil, industria del ferrocarril, industria de la construcción, industria de los electrodomésticos, industria de la horticultura, industria de los moldes, industria del baño, industria de fabricación de equipos de fitness, fabricación de aviones, industria ligera, industria de la construcción naval, industria de fabricación de ascensores, etc.
