La cortadora de tubos láser con biselado TKTP13240 se utiliza para cortar tubos redondos, tubos cuadrados y perfiles H
Esta cortadora de tubos láser con biselado TKTP13240 es un equipo profesional desarrollado y fabricado de manera independiente para la industria de procesamiento de tubos pesados.
Está equipada con un mandril neumático de recorrido completo de tipo pesado y un sistema de soporte neumático servo, que puede adaptarse eficientemente a las necesidades de procesamiento de tubos metálicos y perfiles de gran diámetro. El equipo puede optar por la función de corte de bisel, que admite el procesamiento de bisel en el rango de ±45° de los tubos y es aplicable a diversas operaciones de corte de tubos, como tubos redondos, tubos cuadrados, tubos rectangulares y perfiles H, con una amplia gama de aplicaciones.
Las principales características de la cortadora de tubos láser con biselado TKTP13240 son las siguientes:
1.Estructura de base de máquina herramienta pesada
Adopta un proceso de mecanizado integral y tratamiento coaxial para garantizar la precisión de funcionamiento del equipo. Al mismo tiempo, se adopta un diseño de base segmentada para facilitar el transporte y la instalación.
2.Sistema de soporte dinámico para tubos pesados
Proporciona soporte dinámico integral durante el procesamiento de tubos, mejorando efectivamente la precisión del procesamiento de tubos pesados.
3.Tecnología de corte sin residuos
A través de la tecnología de movimiento coordinado y cambio de dirección de múltiples mandriles, se logra el corte sin residuos de tubos pesados, reduciendo significativamente el costo de materiales.
4.Función de corte de bisel (opcional)
Admite operaciones de corte de bisel de ±45° en tubos, satisfaciendo diversas necesidades de procesamiento.
Plato neumático pesado de trayectoria completa
- No necesita cambio de garras, diseño ingenioso y fácil de operar.
- Estructura de sujeción de ocho cilindros, con una fuerza de sujeción que duplica la de los platos comunes, garantizando la estabilidad durante el proceso de corte.
- Placas gruesas colgadas lateralmente equipadas con soportes servo de trayectoria completa, fluidez en la carga pesada, compatible con múltiples especificaciones de tubos.
Sistema de control de corte con todas las funciones FSCUT5000A
- Soporta múltiples modelos de máquinas de corte de tubos, como las de tres platos de trayectoria completa móvil, tres platos en tirón opuesto y cuatro platos.
- Puede realizar cortes sin cola y cortes en bisel en varios tipos de tuberías, como vigas en I, canales de acero y ángulos de acero.
Cuerpo de máquina pesada, diseño modular
- Desarrollado y procesado en su totalidad de forma autónoma, sometido a tratamiento coaxial para garantizar la precisión de operación.
- Diseño y tecnología de procesamiento avanzados que otorgan a la máquina una estabilidad, rigidez y resistencia a vibraciones sobresalientes.
- Diseño de bancada en segmentos, facilitando el transporte y la instalación, y adaptándose a diversos entornos de producción.
Technical Parameters
| Modelo | TKTP13240 |
| potencia del láser | 20000W MAX |
| Precisión de posicionamiento | ±0.05mm |
| Precisión de posicionamiento repetida | ±0.03mm |
| Longitud máxima de tubería | 12m |
| Peso máximo de tubería | 1600kg |
| Tubería | Acero inoxidable, acero al carbono |
| Número de mandriles | 3 mandriles neumáticos |
| Tamaño de corte | Redondo: φ120-φ240mm Cuadrado: □120-□240mm Tubo de forma especial: 120≤longitud lateral≤240mm |
| Velocidad máxima del mandril | 40r/min |
| Velocidad máxima del eje Z | 60m/min |
| Cama de máquina | Cama de soldadura de tuberías |
Aplicación

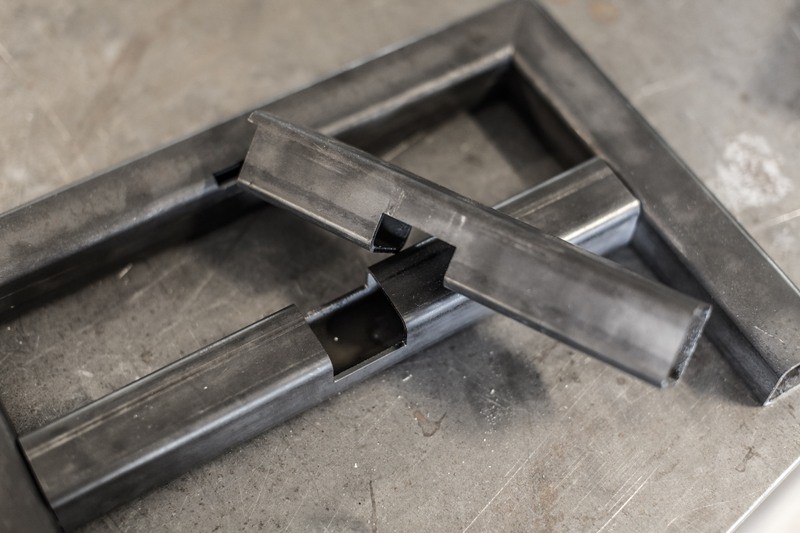

La cortadora de tubos láser con biselado TKTP13240 puede realizar cortes sin residuos y procesamiento de bisel en diversos tipos de tubos, como perfiles I, perfiles U y perfiles angulares, y tiene la capacidad de cortar tubos pesados de manera estable. Se aplica ampliamente en campos como la construcción de estructuras de acero, la fabricación de torres y la ingeniería de puentes.
Plan de actualización de equipos - Tecnología de Corte por Láser de Fibra Óptica
Tipos de equipos aptos para la mejora:
- Prensa de corte hidráulica
- Máquina de corte por plasma
- Máquina de corte por chorro de agua
Ventajas importantes después de la actualización:
- Aumento de la velocidad de corte, mejorando significativamente la eficiencia de producción.
- Capacidad de corte preciso, asegurando la calidad y el detalle del producto.
- Reducción del consumo de energía, optimizando los costos económicos.
La transformación y mejora de los procesos de corte tradicionales a la avanzada tecnología de corte por láser de fibra óptica no solo ha incrementado enormemente la eficiencia y precisión en las operaciones de corte, sino que también ha tenido un impacto positivo en la conservación de energía y la reducción de emisiones, proporcionando a las empresas beneficios económicos significativos y ventajas en la protección del medio ambiente.
Garantía
Garantía limitada de 2 años
DXTECH ofrece 24 meses de garantía para toda la máquina de corte por láser de fibra.
Durante el período de garantía, en condiciones normales de uso y mantenimiento, reemplazaremos las piezas dañadas de forma gratuita. (La fuente de láser solo se repara, no se reemplaza).
Fuera del período de garantía, los repuestos se obtienen a precio de costo. Nuestros ingenieros aún le brindan el mejor servicio técnico dentro de las 24 horas.
También obtiene soporte técnico y servicio de por vida.
