La última versión de la máquina de corte de tubos láser profesional TK240-6 incorpora una estructura de soporte móvil para tubos
DXTECH presenta su máquina de corte de tubos láser profesional TK6240, un equipo de alta gama que integra láseres de fibra óptica de 3000w/6000w, diseñado específicamente para el sector del corte de tubos metálicos.
El mandril puede alcanzar una velocidad máxima de rotación de 140 r/min y está equipado con tres estructuras innovadoras de soporte móvil para tubos, que pueden ajustar inteligentemente parámetros clave como la velocidad de corte, el espesor de procesamiento y el ángulo, según las diferentes necesidades de procesamiento, logrando así un corte fino y eficiente. Ya sean tubos redondos estándar, tubos cuadrados, tubos rectangulares o tubos hexagonales de formas especiales, tubos elípticos, canales de acero, aceros en ángulo, aceros en forma de H y vigas en I, etc., podemos manejarlos fácilmente.
Características de la máquina de corte de tubos láser profesional TK6240 con estructura de soporte móvil para tubos:
1.Diseño del bastidor
La máquina de corte de tubos láser adopta un diseño de bastidor soldado integral de tubos, que posee alta resistencia y rigidez, soportando grandes cargas y choques. Además, está equipada con un mandril neumático preciso, de estructura simple, peso ligero, baja tasa de fallas, amplio rango de sujeción, apto para tubos de diversos tamaños.
2.Tecnología de corte por láser eficiente
Utilizando tecnología avanzada de corte por láser de fibra óptica, puede emitir un rayo láser de alta densidad de energía, garantizando la precisión y eficiencia del corte de tubos. La velocidad de corte es rápida, duplicando la capacidad de producción y reduciendo significativamente el ciclo de procesamiento.
3.Tecnología de soporte móvil
La máquina de corte de tubos láser está equipada con tres estructuras de soporte móvil para tubos, que pueden ajustar los parámetros de corte según diferentes condiciones de procesamiento. Esta tecnología innovadora no solo aumenta sustancialmente la precisión y estabilidad del corte, sino que también garantiza la calidad del producto final.
4.Sistema de control inteligente
Incorpora el sistema de control de corte inteligente FSCUT3000S, cuya interfaz de operación es sencilla y fácil de usar. Además, puede incluir opcionalmente un dispositivo de carga automática, que permite una carga rápida de tubos enteros, reduciendo efectivamente la intensidad de trabajo, aumentando la eficiencia de producción y ahorrando costos laborales.
Technical Parameters
| Model | DXTECH-TK6240 |
| Max. tube length | 6.5/9.2m |
| Tube shape | Round/square/rectangular |
| Max. tube weight | 210kg |
| Positioning accuracy | ±0.05mm |
| Repositioning accuracy | ±0.03mm |
| Chuck | Two pneumatic chucks |
| Max. chuck rotating speed | 140r/min |
| Aceleración máxima: | 1.0G |
| Laser power | 3000w,6000w |
| Laser | Max/Raycus/IPG |
| Clamping range | Tubo redondo：φ20-φ240 Tubo rectangular：20*20-240*240 Círculo circunscrito<φ240 |
La última versión de la máquina de corte de tubos láser profesional TK6240 incorpora una estructura de soporte móvil para tubos
CONFIGURACIÓN DE ALTA GAMA DE LA MÁQUINA
Funda protectora integral
1) La máquina cortadora de tubos por láser de fibra adopta una estructura de puente tipo pórtico para garantizar un funcionamiento estable y evitar la deformación.
2)Equipado con una cubierta protectora del pórtico para evitar quemaduras por láser y lesiones por humo, garantizar la seguridad de los operadores y proteger el medio ambiente.

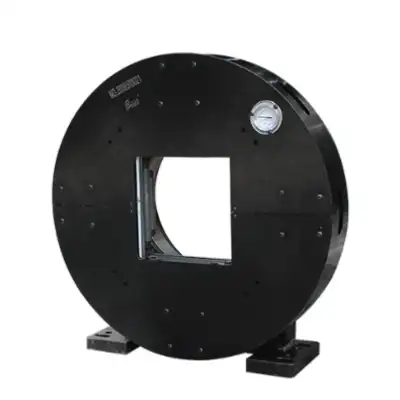

Portabrocas neumático completamente automático
1)El diseño del plato es sencillo, con un número reducido de componentes y un peso ligero, lo que da lugar a una baja tasa de fallas, un rendimiento estable, un pequeño momento de inercia y un bajo consumo de energía.
2)El tamaño axial del plato es compacto, lo que ayuda a realizar cortes sin desperdicios, reduciendo costos y mejorando la eficiencia del material.
3)Adopta un diseño de centro de sujeción de ajuste automático con cuatro garras, permitiendo que el plato cuadrado de 240 mm pueda sujetar una gama más amplia, incluidos tubos cuadrados y redondos, con un efecto de sujeción uniforme.

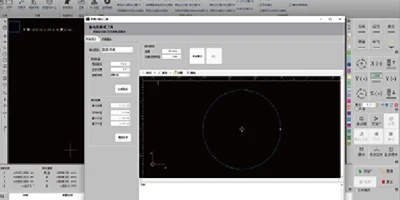

FSCUT3000S Sistema de Corte Inteligente
1)Soporta el corte de alta precisión y eficiencia de múltiples materiales como tubos cuadrados, tubos redondos, tubos estirados (incluyendo formas de pista y elípticas), así como ángulos y canales.
2)Centrado de aceros especiales, compensación efectiva de desviaciones, aumentando la precisión del corte.
3)Procesamiento cíclico con carga automática, mejora inteligente de la eficiencia y la calidad. Combinado con el software Tubest, ordenación automática reduciendo materiales, optimizando el control de costos.

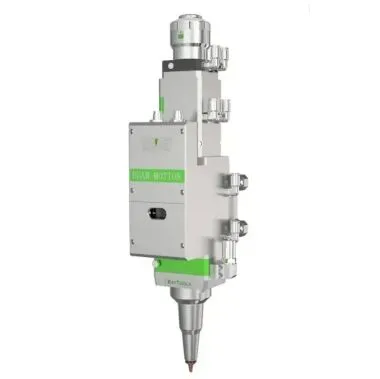

Cabezal de corte con punta especial RayTools
Refrigeración:
Tanto la lente colimadora como el grupo de lentes de enfoque son accesorios de refrigeración. Además, se agrega la boquilla de flujo de aire de enfriamiento, que protege eficazmente la boquilla y la cerámica y prolonga el tiempo de trabajo.
Apertura de persecución:
A través de la apertura de 35 mm, la interferencia de la luz parásita se reduce de manera efectiva.
Enfoque automático:
Reduce la interferencia humana, velocidad de enfoque de 10 m/min, precisión de repetición de 50 micras.
Aplicación
La máquina de corte de tubos láser profesional TK6240, con su estructura de soporte móvil para tubos, puede cortar fácilmente tubos metálicos en formas como círculos, cuadrados, rectángulos y elípticos. Además, puede cortar barras en formas de L, H y U, y crear complejos patrones en estos tubos. Por lo tanto, este equipo tiene un amplio horizonte de aplicaciones en sectores como decoración, muebles, piezas de automóvil, construcción y arte.
Garantía
Garantía limitada de 2 años
DXTECH ofrece 24 meses de garantía para toda la máquina de corte por láser de fibra.
Durante el período de garantía, en condiciones normales de uso y mantenimiento, reemplazaremos las piezas dañadas de forma gratuita. (La fuente de láser solo se repara, no se reemplaza).
Fuera del período de garantía, los repuestos se obtienen a precio de costo. Nuestros ingenieros aún le brindan el mejor servicio técnico dentro de las 24 horas.
También obtiene soporte técnico y servicio de por vida.
