Máquina cortadora láser de fibra de tubo profesional con bisel TK 3D
Esta máquina de corte por láser de fibra óptica para tubos utiliza un cabezal 3D con corte de bisel, que puede cortar acero H, acero angular y acero C. El cabezal de corte tiene una gran ventaja en aplicaciones de corte por láser de fibra óptica de baja potencia y pequeña área. La estructura interna del cabezal láser está completamente sellada para evitar que las partes ópticas se contaminen con el polvo. El enfoque utiliza una estructura de leva, que es precisa y conveniente. La lente protectora se instala con un cajón, que es fácil de reemplazar.
La serie TK6220 es una máquina de corte por láser práctica para tubos desarrollada según las necesidades del mercado de los usuarios finales de tubos grandes.
Technical Parameters
| Modelo | TK6220/TK9220 | TK62406220/TK9240 | TK6300/TK9300 | TK6360/TK9360 |
| Máx. longitud del tubo | 6,5/9,2 m | 6,5/9,2 m | 6,5/9,2 m | 6,5/9,2 m |
| Forma de tubo | Redondo/cuadrado/rectangular | Redondo/cuadrado/rectangular | Redondo/cuadrado/rectangular | Redondo/cuadrado/rectangular |
| Máx. peso del tubo | 300kg 16kg/m | 350kg 55kg/m | 600kg 30kg/m | 1000kg 83kg/m |
| Precisión de posicionamiento | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Precisión de reposicionamiento | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Chuck | Tres mandriles neumáticos | Tres mandriles neumáticos | Tres mandriles neumáticos | Tres mandriles neumáticos |
| Máx. velocidad de rotación del mandril | 130r/min | 130r/min | 130r/min | 130r/min |
| Potencia láser | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW |
| Láser | Múltiples opciones | Múltiples opciones | Múltiples opciones | Múltiples opciones |
| Rango de sujeción | Φ20-Φ220mm | Φ20-Φ240mm | Φ10-Φ300mm | Φ20-Φ360 mm |
| □20 – □150 mm | □20 – □170 mm | □20 – □2100 mm | □20 – □250 mm |
Ventajas de la máquina de corte por láser de fibra óptica para tubos metálicos 3D
1.Cuatro mandriles neumáticos
Centrado automático, gran fuerza de sujeción, puede sujetar fácil y firmemente los tubos pesados.
2.Sistema automático de carga y descarga
Cuando se carga un tubo pesado, la máquina solo necesita un operario. La carga y descarga se realizan de forma sincronizada, sin ninguna parada innecesaria, los tubos no se golpean entre sí, evitando la deformación.
3.Corte de bisel, alta eficiencia
Equipado con un cabezal de corte de bisel profesional, admite un corte de bisel de alta velocidad de 0-45 grados, que puede resolver el problema de la soldadura de tuberías. El soporte posterior mejora la estabilidad y precisión del corte, resolviendo el problema de la deformación de los tubos largos durante el proceso de corte.

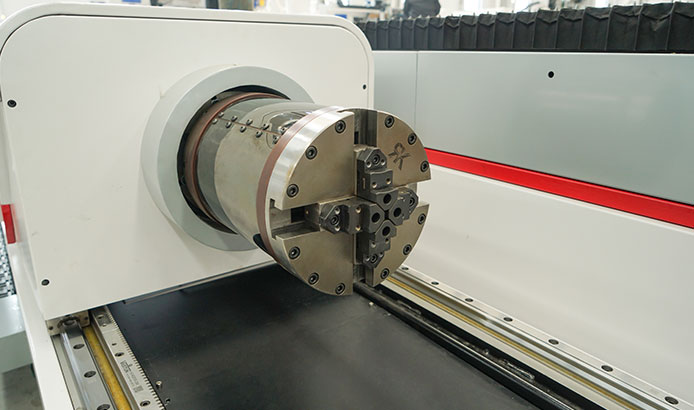

Cuatro mandriles neumáticos completamente automáticos
1) La apertura del mandril con un clic y el centrado automático reducirán el tiempo de espera para la carga y descarga.
2) Abrazadera neumática abierta: con una fuerza de sujeción grande y constante, la tubería pesada no se suelta ni se desliza, lo que garantiza la precisión del corte.
3) El marco de soporte especial puede evitar la deformación de la tubería, mejorar la precisión de corte y prolongar la vida útil del mandril.
Software de corte de tubos TubePro
Es un sistema profesional de corte de tubos
Cuando se carga un tubo pesado, la máquina solo necesita un operario. La carga y descarga se realizan de forma sincronizada, sin ninguna parada innecesaria, los tubos no se golpean entre sí, evitando la deformación.
Corte de borde común:
Puede reducir el material residual y ahorrar el costo de producción.
Proceso de corte de esquinas:
las esquinas no se queman y la calidad de la sección es buena.
Corte de bisel, alta eficiencia
Equipado con un cabezal de corte de bisel profesional, admite un corte de bisel de alta velocidad de 0-45 grados, que puede resolver el problema de la soldadura de tuberías. El soporte posterior mejora la estabilidad y precisión del corte, resolviendo el problema de la deformación de los tubos largos durante el proceso de corte.
Apertura de persecución:
A través de la apertura de 35 mm, la interferencia de la luz parásita se reduce de manera efectiva.
Enfoque automático:
Reduce la interferencia humana, velocidad de enfoque de 10 m/min, precisión de repetición de 50 micras.
Aplicación
La máquina de corte por láser para tubos de metal está dedicada al corte de varios tubos y tuberías de metal en formas redondas, cuadradas, rectangulares y elípticas. Además, también puede cortar barras de acero en forma de L, H y U y cortar patrones complejos de estos tubos y tuberías. La máquina de corte por láser de tubos de metal se usa ampliamente en decoración, muebles, piezas de automóviles, construcción, obras de arte y otras industrias.
Garantía
Garantía limitada de 2 años
DXTECH ofrece 24 meses de garantía para toda la máquina de corte por láser de fibra.
Durante el período de garantía, en condiciones normales de uso y mantenimiento, reemplazaremos las piezas dañadas de forma gratuita. (La fuente de láser solo se repara, no se reemplaza).
Fuera del período de garantía, los repuestos se obtienen a precio de costo. Nuestros ingenieros aún le brindan el mejor servicio técnico dentro de las 24 horas.
También obtiene soporte técnico y servicio de por vida.
