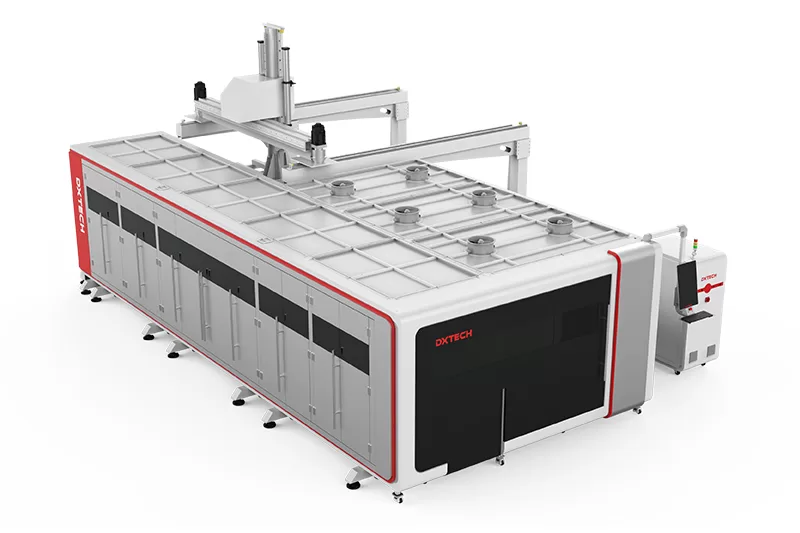

Máquina de corte láser de tubos y láminas de metal con mesa de intercambio y sistema de carga de la serie SPTA

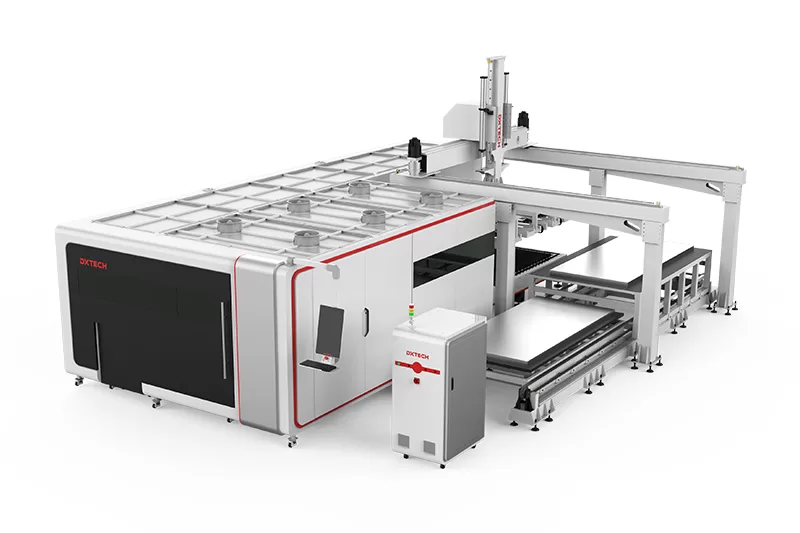

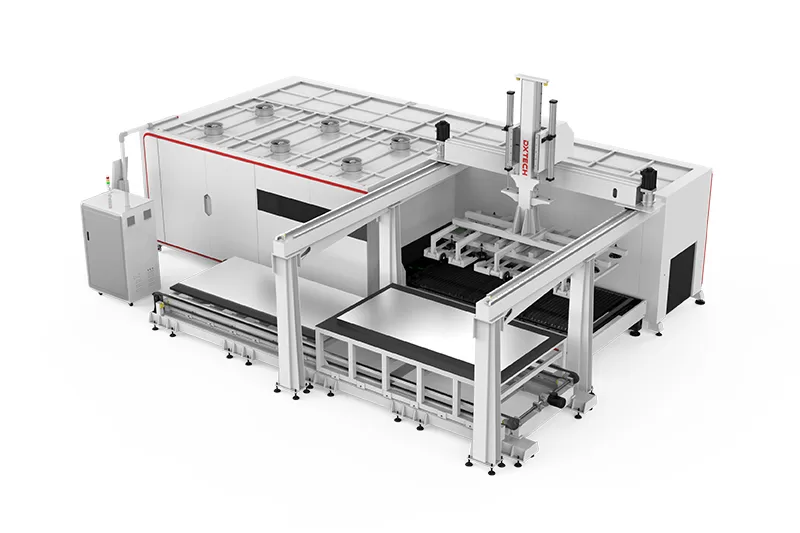

La serie SPTA de máquinas de corte por láser de fibra óptica DXTECH está equipada con una mesa de intercambio, una ventana de observación de protección láser y un sistema de carga. Dos placas de corte se intercambian alternativamente, mejorando la eficiencia del procesamiento y ahorrando mano de obra. Este sistema de carga y descarga eficiente tiene una función completamente automática.
El diseño de protección de carcasa completa no solo garantiza la seguridad durante el proceso de procesamiento, sino que también es beneficioso para el entorno de la fábrica y cumple con los estándares ambientales.
Ventajas de la máquina de corte por láser con sistema de carga en plataforma de intercambio totalmente cubierta:
Bajo costo: Las placas se cargan automáticamente en la plataforma de intercambio y los productos terminados se apilan en paletas. Esto puede ahorrar tiempo de inactividad y reducir el consumo de energía.
Mayor grado de inteligencia: Puede medir con precisión el grosor de las placas metálicas. Luego, la placa metálica se carga automáticamente en la plataforma de intercambio.
Ecológico: A través de la operación digital y el manejo seguro, se pueden proteger las placas contra rasguños y obtener una mayor calidad del producto terminado.
Mayor eficiencia: Puede mantener varias máquinas de corte al mismo tiempo, lo que hace que la producción sea más eficiente. Con esta ventaja, el sistema de carga y descarga automático ahorrará tiempo de inactividad y reducirá el consumo de energía.
Alta precisión: Es uno de los sistemas de carga y descarga automáticos más populares en nuestras máquinas, ya que protege las placas metálicas contra rasguños mediante operaciones digitales y manejo seguro. Además, la calidad del producto terminado también es alta.

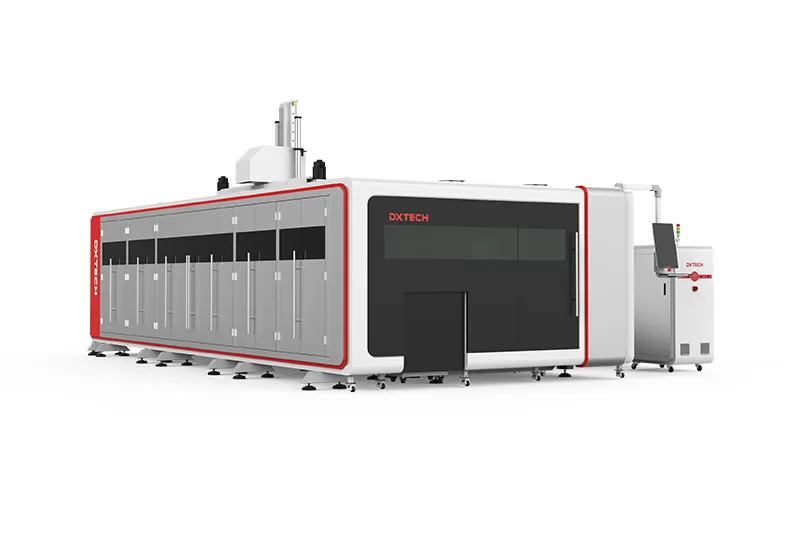

Cubierta protectora completamente cerrada
Ecológico y seguro
El diseño de protección totalmente cerrado mejora la seguridad de utilizar. Equipado con un sistema de purificación de humos para evitar la contaminación ambiental y proteger la seguridad de los operadores.
El operación es más estable
En línea con la certificación de doble estándar de la UE e ISO, el peso de la cama puede alcanzar las 10T, lo que hace que la máquina sea más estable cuando se mueve a alta velocidad.
Intercambio automático de plataformas, alta eficiencia de trabajo.
Sistema de intercambio automático de plataforma doble, el tiempo de intercambio de plataforma es de aproximadamente 17-25 s, lo que mejora en gran medida la eficiencia del trabajo.
Cama soldada de tubería de acero al carbono de paredes gruesas de alta calidad
Máquina herramienta más estable y duradera, de alta resistencia, que utiliza un tratamiento de recocido de alivio de tensión de 600 ℃, con una fuerte rigidez de la estructura de la máquina; estructura mecánica general, pequeña deformación, baja vibración, para garantizar la precisión del corte.
Viga de aluminio de aviación
1) Haga que el corte sea preciso y rápido, la viga de aluminio de aviación tiene las características de resistencia a la corrosión, peso ligero, alta rigidez, etc., lo que garantiza un movimiento de alta velocidad durante el procesamiento con láser.
2) Al mismo tiempo, tiene un rendimiento dinámico perfecto, como antitorsión, antivuelco, antideformación, etc., lo que garantiza una mayor precisión de corte.
Cabezal láser de enfoque inteligente
Refrigeración:
Tanto la lente colimadora como el grupo de lentes de enfoque son accesorios de refrigeración. Además, se agrega la boquilla de flujo de aire de enfriamiento, que protege eficazmente la boquilla y la cerámica y prolonga el tiempo de trabajo.
Apertura de persecución:
A través de la apertura de 35 mm, la interferencia de la luz parásita se reduce de manera efectiva.
Enfoque automático:
Reduce la interferencia humana, velocidad de enfoque de 10 m/min, precisión de repetición de 50 micras.
Technical Parameters
| Modelo | DXTECH-1530SPTA | DXTECH-2040SPTA | DXTECH-2560SPTA |
| Área de trabajo (mm) | 1515*3030 | 2020*4040 | 2525*6050 |
| Precisión de posicionamiento | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Precisión de reposicionamiento | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Máx. tiempo de intercambio | 25 s | 30s | 40s |
| Máx. aceleración | 2.0G | 2.0G | 2.0G |
| Potencia láser | 1kW – 6kW | 1kW – 6kW | 1kW – 6kW |
| Láser | Múltiples opciones | Múltiples opciones | Múltiples opciones |
| Método de enfoque | Automático/manual | Automático/manual | Automático/manual |
| Cama de máquina | Lecho de tubo soldado | Lecho de tubo soldado | Lecho de tubo soldado |
| Máx. velocidad de carrera | 140 m/min | 140 m/min | 140 m/min |
Aplicación
La máquina de corte por láser con sistema de carga en plataforma de intercambio totalmente cubierta puede cortar una variedad de metales, incluso metales altamente reflectantes. Por ejemplo, acero al carbono, acero inoxidable, aluminio, cobre, latón, titanio, níquel y varias aleaciones. Las máquinas de corte por láser de chapa se utilizan ampliamente en industrias como la decoración, la infraestructura, la construcción, la microelectrónica, la publicidad, los electrodomésticos de cocina, la fabricación de equipos para automóviles y más.
Garantía
Garantía limitada de 2 años
DXTECH ofrece 24 meses de garantía para toda la máquina de corte por láser de fibra.
Durante el período de garantía, en condiciones normales de uso y mantenimiento, reemplazaremos las piezas dañadas de forma gratuita. (La fuente de láser solo se repara, no se reemplaza).
Fuera del período de garantía, los repuestos se obtienen a precio de costo. Nuestros ingenieros aún le brindan el mejor servicio técnico dentro de las 24 horas.
También obtiene soporte técnico y servicio de por vida.
