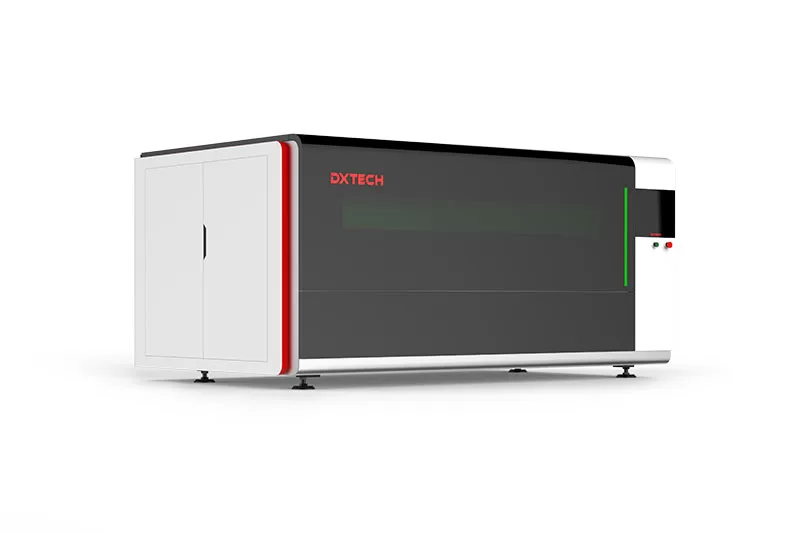

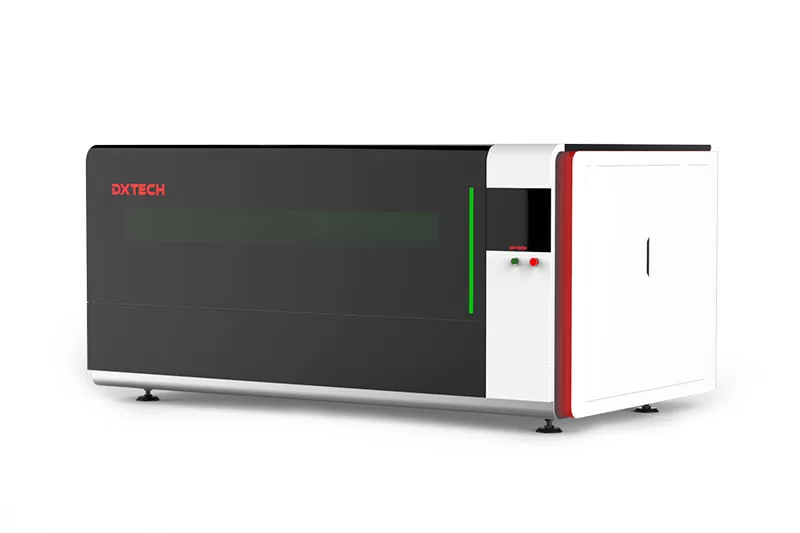

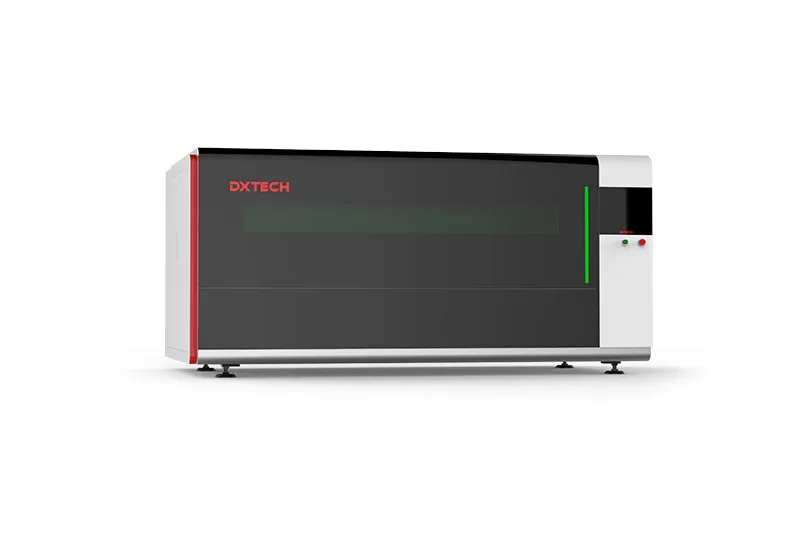

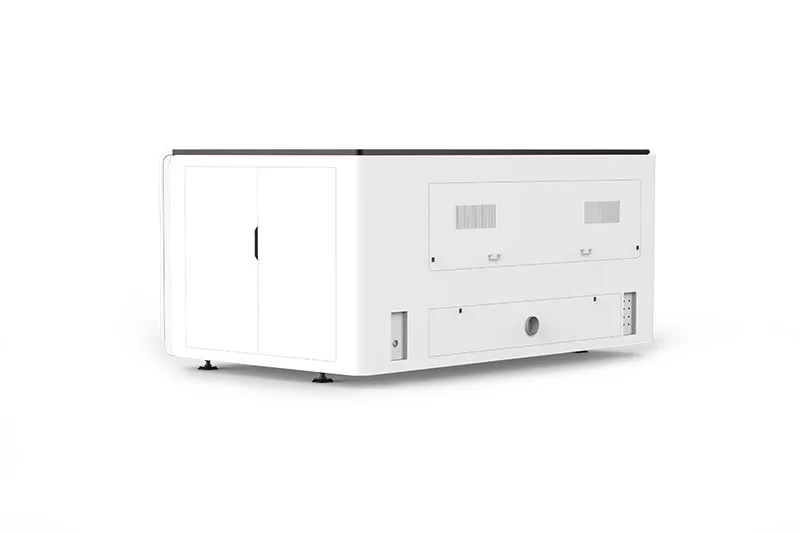

Máquina de corte por láser de acero de gran precisión y gran tamaño de 1kW/3kW/4kW aplicada a la industria naval
La máquina de corte por láser de acero de gran precisión y gran tamaño es un equipo láser diseñado y desarrollado especialmente para la industria naval, que utiliza un láser de fibra avanzado y un sistema numérico, que puede realizar cortes rápidos, estables y precisos de acero de diversas especificaciones y formas.
Ventajas: personalización de la máquina, muestras gratuitas, servicio postventa perfecto
Período de garantía: 2 años
- Amplio rango de corte: la máquina de corte por láser de gran precisión y gran tamaño de acero puede elegir diferentes potencias según el grosor del acero y realizar un corte eficaz. Por lo general, una potencia de 1 kW puede cortar placas de acero de menos de 12 mm, una potencia de 3 kW puede cortar placas de acero de menos de 20 mm, y una potencia de 4 kW puede cortar placas de acero de menos de 25 mm. También puede cortar aceros de diferentes formas, como líneas rectas, curvas, agujeros circulares, etc.
- Alta eficiencia de corte: la máquina de corte por láser de gran precisión y gran tamaño de acero utiliza un sistema CNC y un motor servo de alta velocidad, que garantizan la velocidad y la precisión del movimiento de la estructura mecánica, haciendo que el proceso de corte sea muy suave y preciso. También está equipada con un software inteligente de corte, que puede optimizar automáticamente la ruta y los parámetros de corte según los diferentes materiales y formas, mejorando la eficiencia y la calidad del corte.
- Buena calidad de corte: la máquina de corte por láser de gran precisión y gran tamaño de acero utiliza lentes y espejos importados de alta calidad, que garantizan la estabilidad y la uniformidad del haz láser, haciendo que la superficie del corte sea muy plana, sin rebabas, grietas, escorias ni otros defectos. También está equipada con nitrógeno u oxígeno a alta presión como gas auxiliar, que puede soplar eficazmente los materiales fundidos y gasificados, mejorando aún más la suavidad y la verticalidad del corte.
- Bajo costo de corte: la máquina de corte por láser de gran precisión y gran tamaño de acero utiliza un láser de fibra óptica de alta eficiencia y ahorro de energía, cuya eficiencia de conversión es tan alta como el 30%, ahorrando una gran cantidad de consumo de energía eléctrica y agua refrigerante en comparación con el láser tradicional CO2. Además, no necesita ruta óptica, ni ajuste ni mantenimiento, funciona establemente y tiene una vida útil de hasta 100.000 horas, 10 veces más que el láser CO2. Además, la máquina de corte por láser de gran precisión y gran tamaño de acero también puede reducir la pérdida y la deformación del material, aumentando la tasa de utilización y recuperación del material.
| Modelo | 9090Q | 1390Q | 1313Q |
| Área de trabajo | 905*905mm | 1305*905mm | 1305*1305mm |
| Tamaño de la máquina | 2800mm*1900mm*1980mm | 3100mm*1900mm*1980mm | 3100mm*2330mm*1980mm |
| Peso de la máquina | 1.3t | 1.4t | 1.5t |
| Capacidad de carga de la mesa de trabajo | 140kg | 210kg | 210kg |
| Precisión de posicionamiento | ±0.03mm | ±0.03mm | ±0.03mm |
| Precisión de reposicionamiento | ±0.02mm | ±0.02mm | ±0.02mm |
| Máx. aceleración | 1.2G | 1.2G | 1.2G |
| potencia del láser | 1-3kw | 1-3kw | 1-3kw |
| Láser | Multiple options | Multiple options | Multiple options |
| método de foucsing | Auto/manual | Multiple options | Multiple options |
| Velocidad máxima de carrera | 100m/min | 100m/min | 100m/min |
Estructura soldada con placa
- Utiliza un proceso de soldadura a tope para lograr una soldadura resistente entre las placas sin rasgar la costura.
- Utiliza un análisis auxiliar por elementos finitos computarizado para optimizar el diseño, lo que hace que el diseño sea más razonable y mejora enormemente la rigidez y la resistencia del cuerpo.
- El cuerpo se somete a un tratamiento térmico por alivio del estrés según su propio peso, lo que evita que el cuerpo se deformen y lo hace más estable.
- La estructura soldada única tiene un mejor efecto amortiguador, que puede reducir eficazmente el error causado por la vibración durante el proceso de corte y hacer que el corte sea más preciso.
Pórtico de aleación de aluminio de aviación
Rendimiento estable, alta resistencia, no se deforma fácilmente.
Mediante el proceso de tratamiento térmico T6, se logra una alta resistencia y capacidad de resistencia a la deformación. El tratamiento de solución sólida mejora la resistencia y la plasticidad del larguero, optimiza la reducción de peso y acelera la velocidad de movimiento.
Alta Velocidad
El aluminio de aviación tiene las características de buena tenacidad, peso ligero, resistencia a la corrosión, resistencia a la oxidación y baja densidad, lo que mejora en gran medida la velocidad de procesamiento.
Cabezal láser de enfoque inteligente
refrigeración:
La lente de colimación y el grupo de lentes de enfoque son accesorios de disipación de calor. Además, se agrega la boquilla de aire de refrigeración para proteger eficazmente la boquilla y la cerámica y prolongar el tiempo de trabajo.
Comienza la persecución:
A través de la apertura de 35 mm, la interferencia de la luz parásita se reduce de manera efectiva.
Enfoque automático:
Reduce los artefactos, velocidad de enfoque de 10 m/min, repetibilidad de 50 micras.
Obtenga su propia máquina
Elige el que más te convenga según tus necesidades
modelo
QM 9090
| Tamaño de la mesa | 905mm×905mm |
| Cojinete de banco de trabajo | 150KG |
| Velocidad máxima | 140m/min |
QM 1390
| Tamaño de la mesa | 1305mm×905mm |
| Cojinete de banco de trabajo | 210Kg |
| Velocidad máxima | 140m/min |
QM 1313
| Tamaño de la mesa | 1305mmx1305mm |
| Cojinete de banco de trabajo | 330Kg |
| Velocidad máxima | 140m/min |
muestra cortada
La máquina cortadora láser de acero de gran tamaño y alta precisión es adecuada para el procesamiento de piezas metálicas de precisión y la industria de construcción naval. Puede cortar acero inoxidable, acero al carbono, acero al silicio, aleaciones de aluminio, aleaciones de titanio, acero galvanizado, cobre y otros metales.
