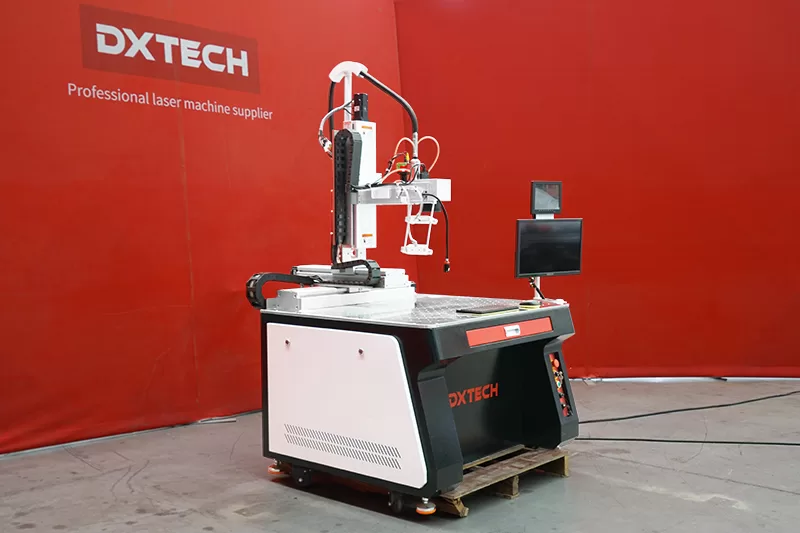

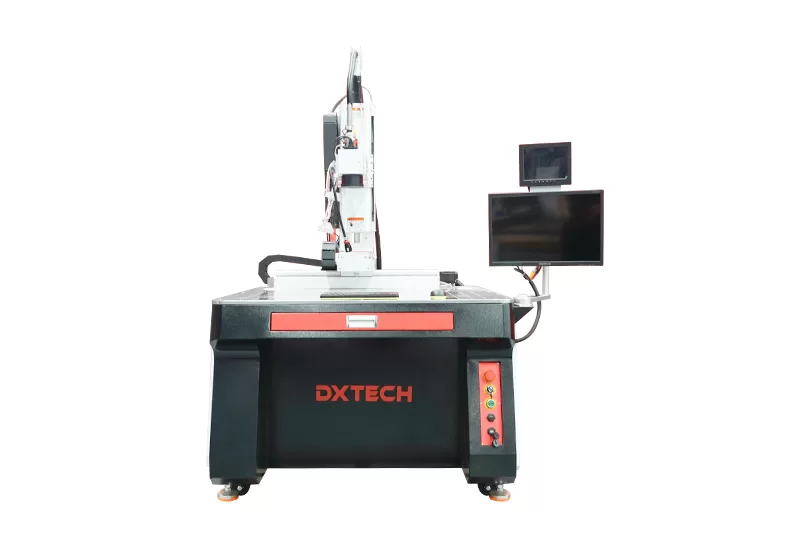

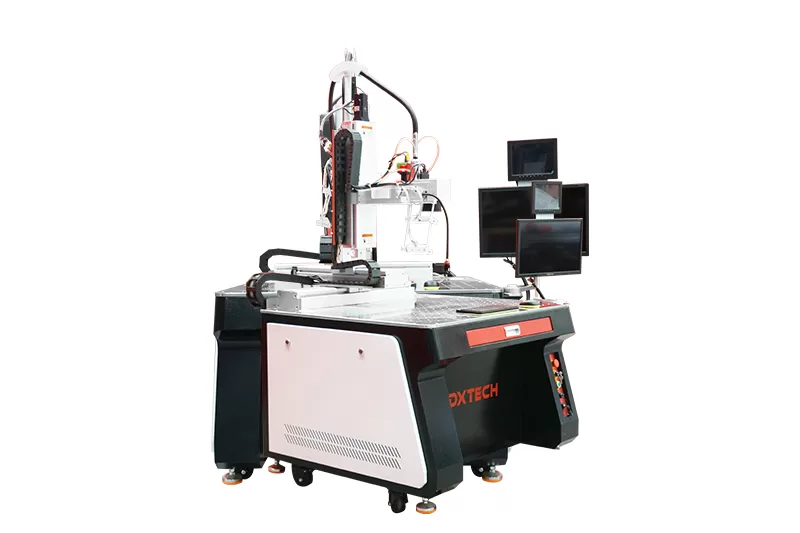

Máquina de soldadura láser con galvanómetro de alta velocidad DXTECH 1500W se utiliza para la soldadura de piezas de precisión

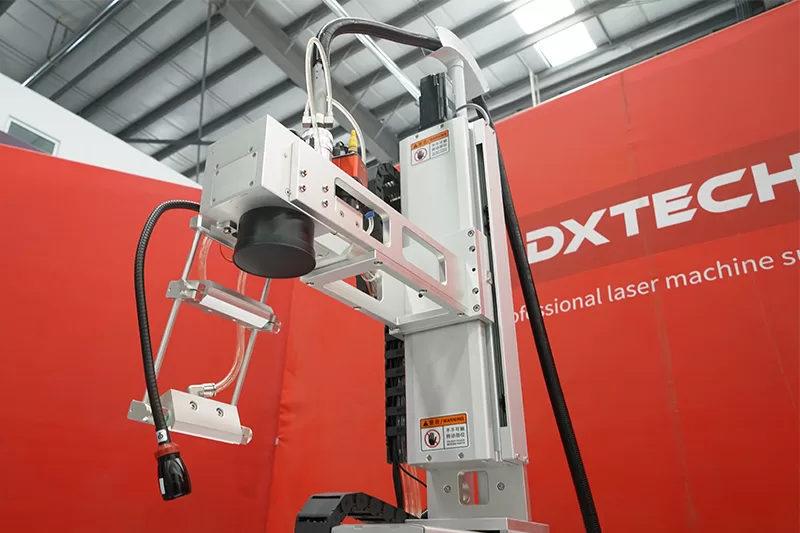

La máquina de soldadura láser de alta velocidad utiliza un método de escaneo galvánico. El cabezal láser utiliza un reflector galvánico incorporado para escanear el láser, sin necesidad de conducir el cabezal láser en sí. Esto ayuda a reducir el tiempo de diseño del sistema y a lograr una estructura compacta del dispositivo.
El movimiento rápido del punto láser se logra mediante la vibración del galvanómetro, lo que permite la soldadura por puntos de alta velocidad y alta precisión y la soldadura continua de cualquier patrón en el plano de soldadura dentro del rango de soldadura. Es más rápido que la tradicional máquina de soldadura automática que se mueve mediante la conducción de un motor servo paso a paso.
Technical Parameters
| Modelo | DXTECH high-speed galvo laser welding machine |
| potencia del láser | 1500W, optional: 1000W, 2000W,3000W(maximum) |

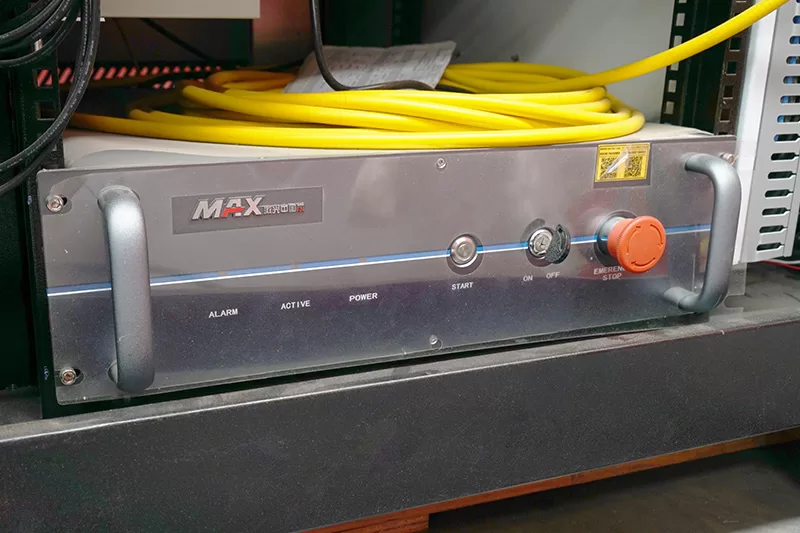

| Láser | MAX |
| Galvanómetro | HP20-3000 high power galvanometer |
| Tamaño del galvanómetro | 326×236×459mm |
| Peso del galvanómetro | 8.4kg |
| Área de trabajo | 220x220mm |
| Voltaje | 380V, 50HZ, 3P |

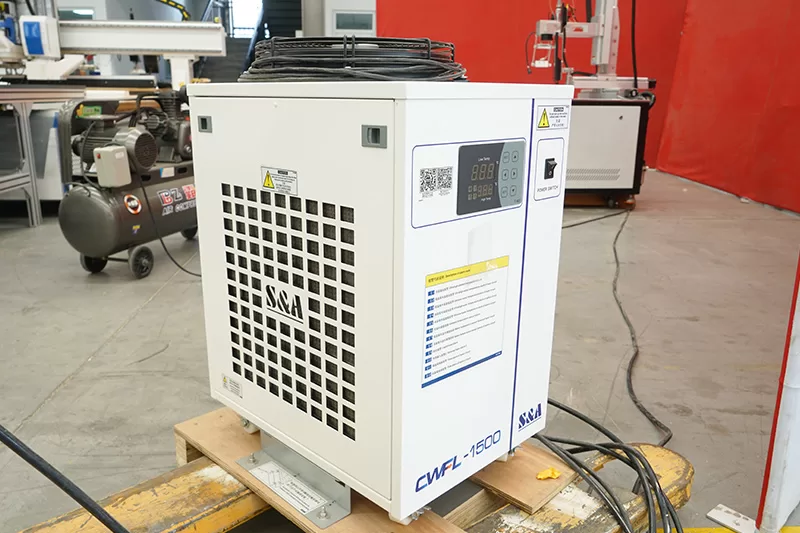

| método de enfriamiento | S&A water chiller |
| Material de soldadura | Aluminum, nickel, copper |
Características
- Utiliza una lente de escaneo móvil de alta velocidad para reemplazar la mesa de trabajo bidimensional, y coopera con el software de procesamiento gráfico para lograr la soldadura multipunto programable en tiempo real, mejorando la eficiencia y flexibilidad de producción.
- Según los diferentes materiales de soldadura, se puede configurar la forma de onda de energía de salida y realizar el control de forma de onda para lograr un efecto de soldadura más ideal.
- La velocidad de soldadura es rápida, el punto de soldadura es pequeño (el diámetro del punto luminoso en el punto focal es solo 0.3 mm), el calor de soldadura es bajo y la deformación térmica es pequeña.
- El equipo de soldadura láser con galvanómetro de alta velocidad se puede seleccionar libremente para satisfacer plenamente los costos del cliente y las diferencias del sitio. El costo operativo del equipo es bajo, los consumibles son pocos, el mantenimiento diario es simple, lo que reduce el tiempo de inactividad y los costos de depuración.
Aplicación
La máquina de soldadura láser con galvanómetro de alta velocidad DXTECH se utiliza ampliamente en teléfonos móviles, computadoras, componentes microelectrónicos, piezas precisas, productos terminales inteligentes y otras industrias y varios materiales metálicos; aplicación clásica: soldadura láser en placas de batería, conectores USB, etc.
