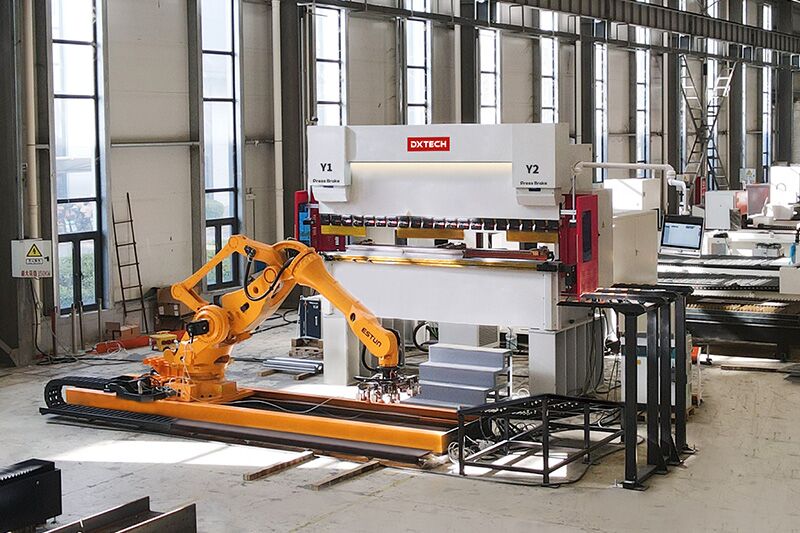

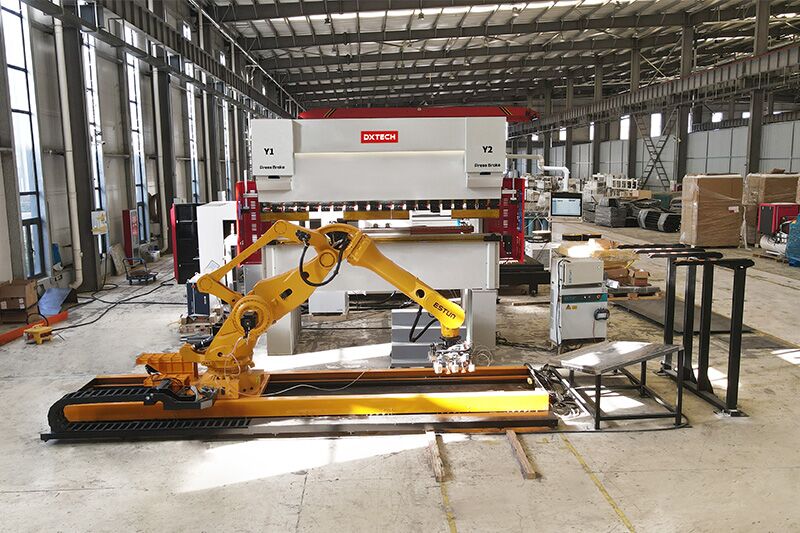

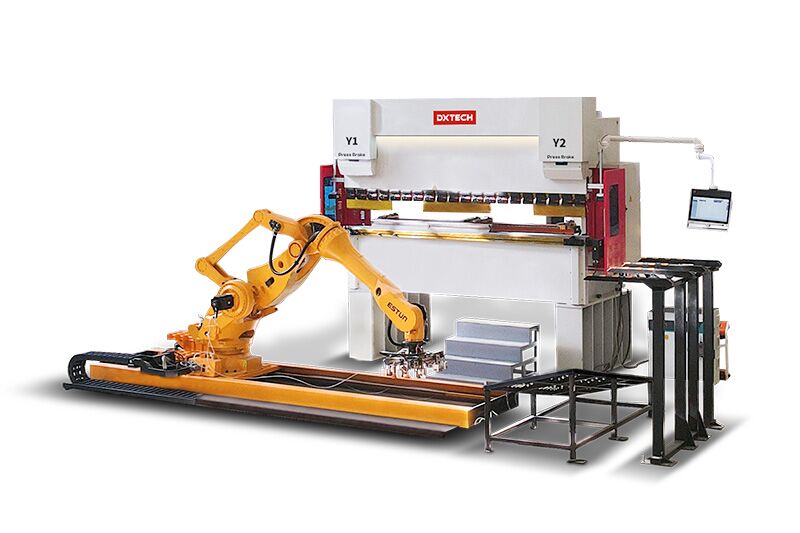

Máquina plegadora CNC electrohidráulica servo-controlada DX-PB-250T/4000, integrada con sistema de robot de plegado
La máquina plegadora CNC electrohidráulica servocontrolada DX-PB-250T/4000 adopta el sistema de control numérico Delem DA-69S y está diseñada específicamente para el plegado de diversos materiales metálicos. Los usuarios pueden plegar fácilmente placas metálicas en piezas de formas diversas simplemente cambiando diferentes moldes.
Además, esta máquina plegadora está equipada con robots inteligentes de plegado de la serie ESTUN ER, cuya estructura de cuerpo de nuevo diseño ha logrado una notable innovación en la solución de plegado de robots universales tradicionales, siendo ampliamente aplicada en sectores como la automoción, electrodomésticos, construcción, nuevas energías e ingeniería mecánica, entre otros.
Características clave de la máquina plegadora CNC electrohidráulica servo-controlada DX-PB-250T/4000
1.Sistema de control numérico avanzado
Equipada con el controlador Delem DA-69S, soporta programación gráfica 2D y 3D, es fácil de operar y flexible en programación, satisfaciendo diferentes necesidades de procesamiento.
2. Control multieje preciso
Posee funciones de control de 6+1 ejes, permitiendo operaciones de plegado de alta precisión y garantizando la precisión dimensional y de forma de las piezas procesadas.
3.Robot de plegado integrado
Adopta robots de plegado específicos de la serie ER350, cuya estructura de brazo corto y largo optimiza el modelo cinemático, aumentando la eficiencia de plegado hasta en un 30% y siendo capaz de procesar piezas grandes de hasta 350 kg.
4.Ventaja de alta relación costo-beneficio
Mientras garantiza una precisión y un rendimiento excepcionales, ofrece una relación costo-beneficio altamente competitiva, reduciendo efectivamente los costos de adquisición para los clientes y mejorando el retorno de la inversión.
Parámetros técnicos
Plegadora CNC electrohidráulica servocontrolada
| Modelo | 250T/4000 |
| Sistema CNC | Delem DA-69S |
| Fuerza nominal | 2500kN |
| Número de ejes de control | 6+1（Y1、Y2、X、R、Z1、Z2+V） |
| Longitud de la mesa | 4000mm |
| Distancia entre columnas | 3390mm |
| Profundidad de garganta | 400mm |
| Carrera del cilindro | 200mm |
| Altura Apertura | 490mm |
| Bomba de aceite | 40F |
| Potencia del motor principal | 18.5 KW |
Robot
| Modelo | ER350-3300 |
| Número de ejes | 6 |
| Carga máxima | 350 kg |
| Amplitud máxima del brazo | 3300 mm |
| Precisión de posicionamiento repetitivo | ±0.1 mm |
| Peso | 2605 kg |
| Grado de protección | IP54 |
| Método de instalación | En tierra |
Accesorios de alta gama
Sistema CNC Delem DA-69S
- Soporta programación de productos 2D y 3D, calcula automáticamente los procesos de plegado y cuenta con funciones de detección de colisiones.
- Adopta el sistema operativo Windows, se conecta en tiempo real con la aplicación central de la máquina plegadora, facilitando la operación y mejorando la eficiencia de producción.
- Utiliza algoritmos eficientes para optimizar el trabajo de la máquina, acortando el ciclo de trabajo, mejorando la eficiencia de la máquina y facilitando su ajuste y control.
Estructura única de robot de brazo corto
- El robot de plegado ER350-3300 presenta un diseño de brazo corto con un radio de trabajo de 3300 mm y una repetibilidad de ±0,1 mm.
- En comparación con las soluciones tradicionales, aumenta la eficiencia de plegado hasta en un 30%, tiene una postura más flexible, no requiere elevación ni zanjas en el suelo, ahorra un 50% de espacio de instalación y puede procesar piezas grandes de 350 kg.
Software inteligente para robot de plegado
- Soporta programación paramétrica, generando automáticamente trayectorias con la introducción de parámetros básicos, reduciendo el tiempo de programación a 30 minutos.
- Posee funciones de simulación fuera de línea, identifica interferencias anticipadamente, reduce el tiempo de depuración en un 70% y se comunica en tiempo real con la máquina plegadora para lograr la colaboración entre múltiples equipos.
Molde segmentado
Se puede combinar y reemplazar de manera flexible según diferentes necesidades de procesamiento, lo que mejora la versatilidad y la vida útil del molde.
Compensación de deflexión
Posee un sistema de coronamiento del eje V para la compensación precisa de la deflexión, que puede compensar automáticamente la deformación por deflexión de la máquina herramienta durante el plegado, garantizando la precisión del ángulo de plegado.
Aplicación
La máquina plegadora CNC electrohidráulica servocontrolada DX-PB-250T/4000 tiene una amplia gama de aplicaciones y puede procesar eficientemente chapas metálicas de diversos materiales como acero al carbono, acero inoxidable y aleación de aluminio, siendo ampliamente utilizada en industrias como el procesamiento de chapas metálicas a gran escala, fabricación mecánica, producción de componentes automotrices, aeronáutica y astronáutica, y construcción naval.
Puede satisfacer las necesidades de producción de estructuras grandes, componentes complejos y procesamiento de plegado por lotes, proporcionando soluciones de procesamiento eficientes y precisas con su excelente rendimiento y calidad confiable.
