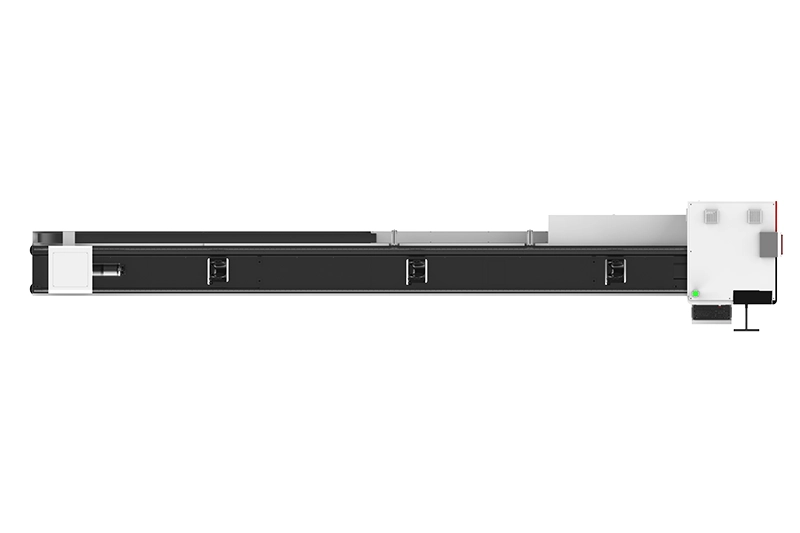

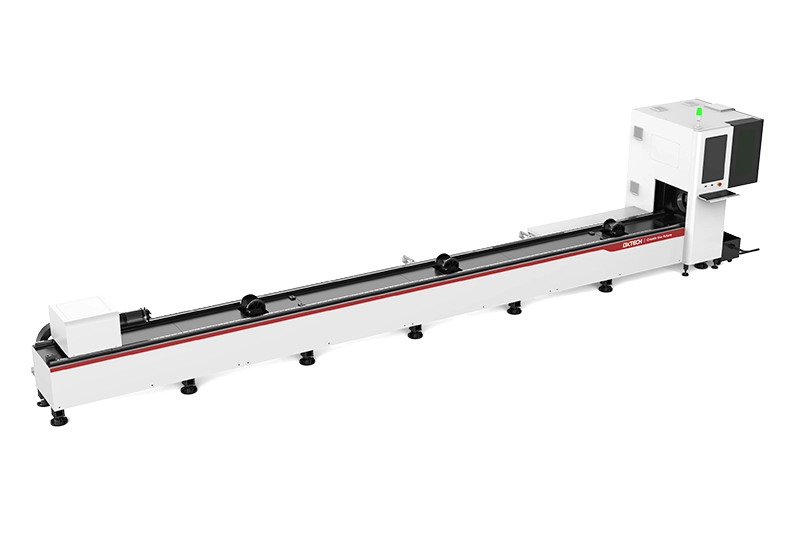

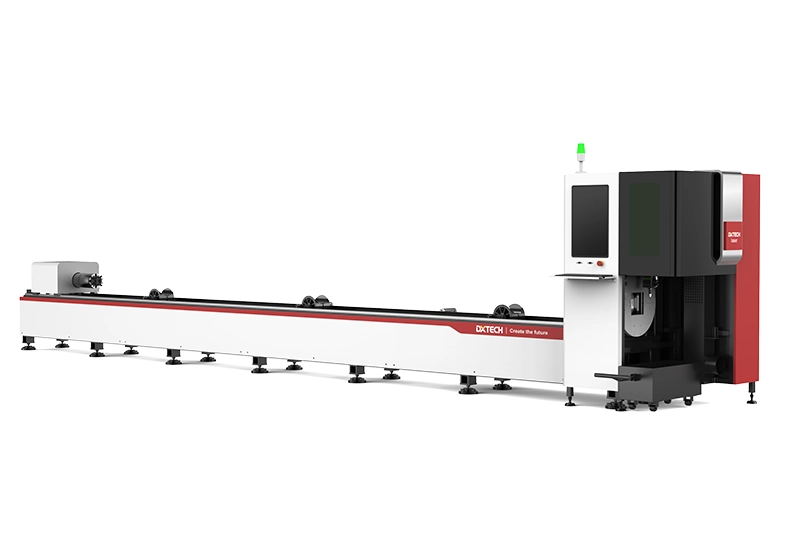

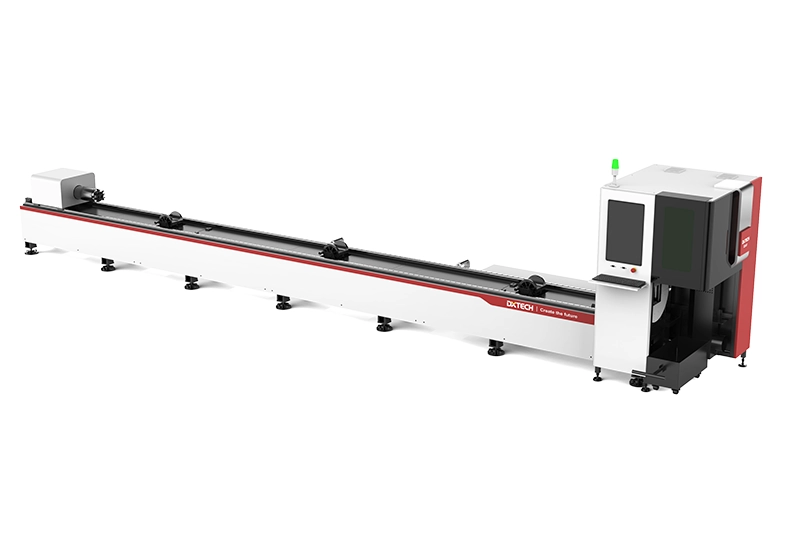

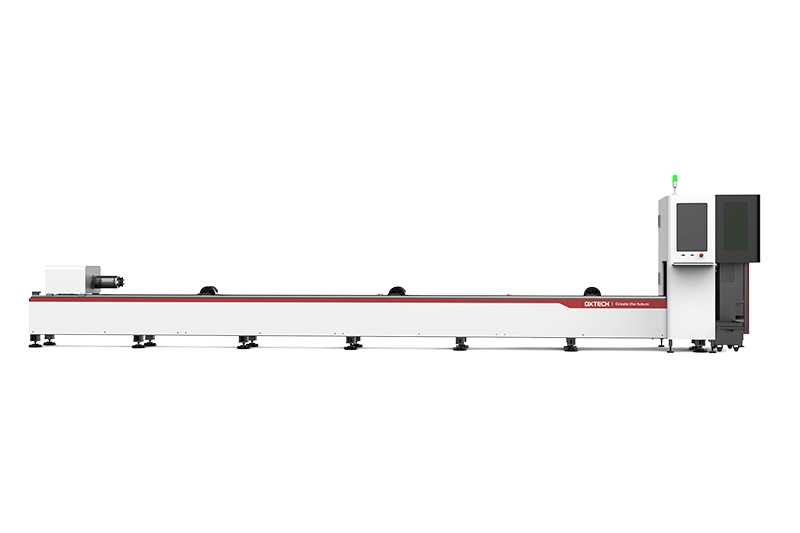

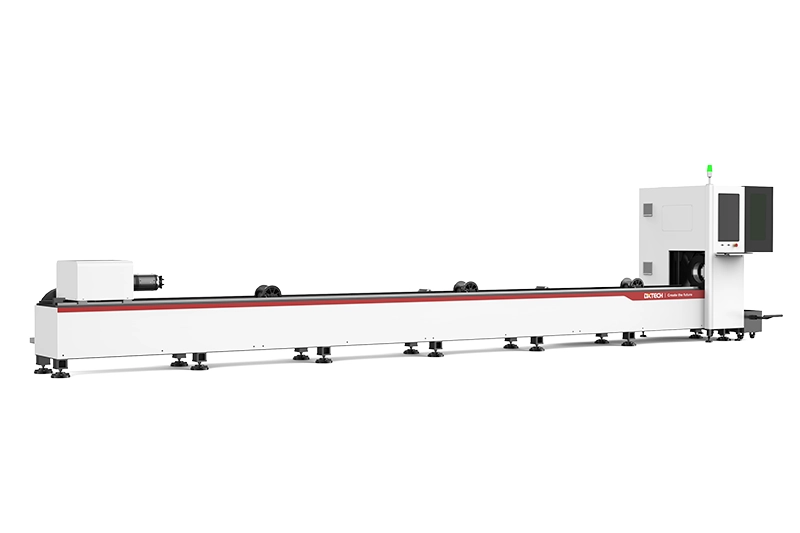

TK160-6 Máquina de corte láser de tubos de doble chuck con carga y descarga semiautomática
Diseñado específicamente para cortar tubos de gran capacidad, es más eficiente que los sistemas láser convencionales al cortar tubos metálicos.
Los tubos y tubos rectangulares pueden cargarse completamente automáticamente sin necesidad de operación manual. Los tubos de forma irregular pueden cargarse semiautomáticamente con la ayuda de un operador. La rápida respuesta en las esquinas aumenta en gran medida la eficiencia del corte. Las piezas cortadas se pueden descargar automáticamente en diferentes áreas.
Máquina de corte por láser de fibra de tubo de metal Ventajas
1. Estructura mecánica de servicio pesado
Adoptando una cama de soldadura de acero al carbono de alta calidad, es más estable y duradera. La máquina-herramienta de alta resistencia adopta un tratamiento de recocido de alivio de tensión a 600 ℃, que tiene una rigidez estructural fuerte, una pequeña deformación y una baja vibración para garantizar la precisión de corte.
2. Mandril neumático de auto-centrado
Tiene las ventajas de alta precisión de sujeción, velocidad rápida, engranaje de auto-centrado y una gran capacidad de carga de tubos de 120 kg.
3. Alimentación automática y carga automática
Corte rápido y de alta calidad, mejor calidad y confiabilidad, mayor precisión en cualquier lado, mejor servicio postventa.
4. Enfoque automático
Sin interferencia humana, la velocidad de enfoque puede alcanzar los 10m/min, y la repetibilidad es de alrededor de 50 micrones.
Mandril neumático doble completamente automático
1) La apertura del mandril con un clic y el centrado automático reducirán el tiempo de espera para la carga y descarga.
2) Abrazadera neumática abierta: con una fuerza de sujeción grande y constante, la tubería pesada no se suelta ni se desliza, lo que garantiza la precisión del corte.
3) El marco de soporte especial puede evitar la deformación de la tubería, mejorar la precisión de corte y prolongar la vida útil del mandril.
Software de corte de tubos TubePro
Es un sistema profesional de corte de tubos
Que puede realizar el centrado automático y la compensación excéntrica de los tubos metálicos para garantizar la precisión del corte.
Corte de borde común:
Puede reducir el material residual y ahorrar el costo de producción.
Proceso de corte de esquinas:
las esquinas no se queman y la calidad de la sección es buena.
Cabezal láser de enfoque inteligente
Refrigeración:
Tanto la lente colimadora como el grupo de lentes de enfoque son accesorios de refrigeración. Además, se agrega la boquilla de flujo de aire de enfriamiento, que protege eficazmente la boquilla y la cerámica y prolonga el tiempo de trabajo.
Apertura de persecución:
A través de la apertura de 35 mm, la interferencia de la luz parásita se reduce de manera efectiva.
Enfoque automático:
Reduce la interferencia humana, velocidad de enfoque de 10 m/min, precisión de repetición de 50 micras.
Technical Parameters
| Modelo | DXTECH-T6160/T9160 | DXTECH-T6220/T9220 | DXTECH-T6350/T9350 |
| Máx. longitud del tubo | 6,5/9,2 m | 6,5/9,2 m | 6,5/9,2 m |
| Forma de tubo | Redondo/cuadrado/rectangular | Redondo/cuadrado/rectangular | Redondo/cuadrado/rectangular |
| Máx. peso del tubo | 100kg 16kg/m | 200kg 30kg/m | 500kg 83kg/m |
| Precisión de posicionamiento | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Precisión de reposicionamiento | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Chuck | Dos mandriles neumáticos | Dos mandriles neumáticos | Dos mandriles neumáticos |
| Máx. velocidad de rotación del mandril | 130r/min | 130r/min | 140r/min |
| Potencia láser | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW |
| Láser | Múltiples opciones | Múltiples opciones | Múltiples opciones |
| Rango de sujeción | Φ10-Φ160 mm | Φ20-Φ220mm | Φ20-Φ350mm |
Aplicación
La máquina de corte por láser para tubos de metal está dedicada al corte de varios tubos y tuberías de metal en formas redondas, cuadradas, rectangulares y elípticas. Además, también puede cortar barras de acero en forma de L, H y U y cortar patrones complejos de estos tubos y tuberías. La máquina de corte por láser de tubos de metal se usa ampliamente en decoración, muebles, piezas de automóviles, construcción, obras de arte y otras industrias.
Garantía
Garantía limitada de 2 años
DXTECH ofrece 24 meses de garantía para toda la máquina de corte por láser de fibra.
Durante el período de garantía, en condiciones normales de uso y mantenimiento, reemplazaremos las piezas dañadas de forma gratuita. (La fuente de láser solo se repara, no se reemplaza).
Fuera del período de garantía, los repuestos se obtienen a precio de costo. Nuestros ingenieros aún le brindan el mejor servicio técnico dentro de las 24 horas.
También obtiene soporte técnico y servicio de por vida.
