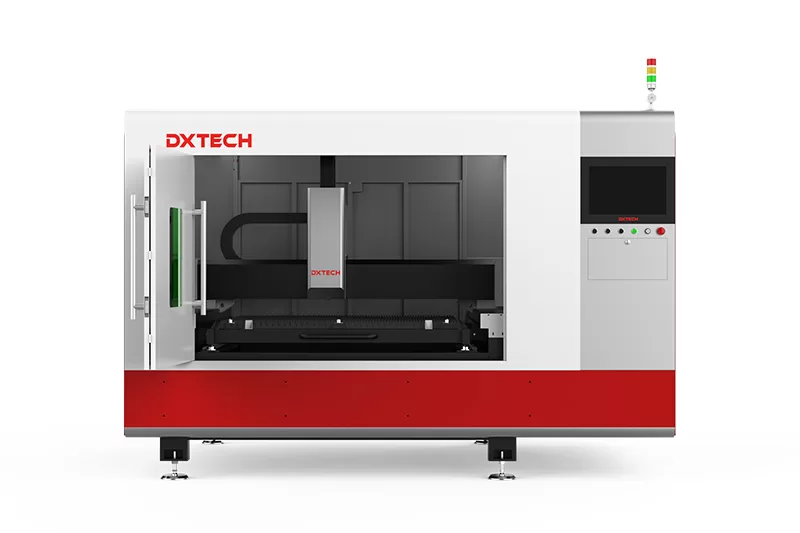

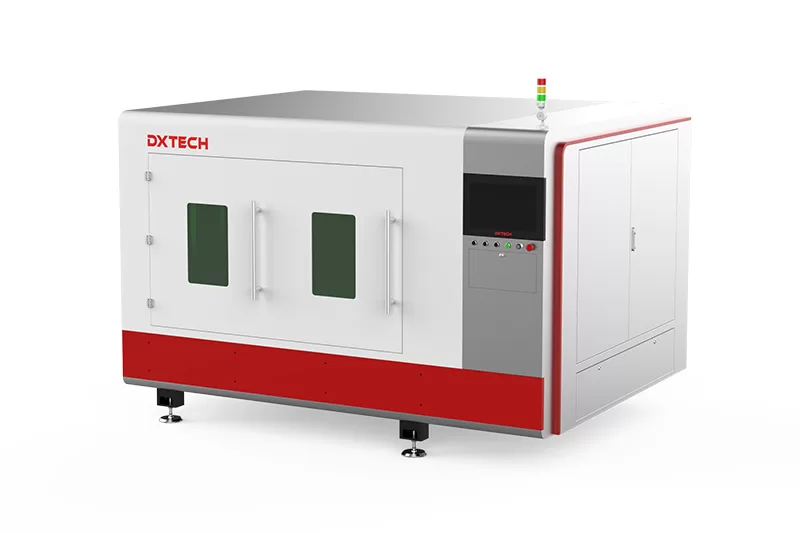

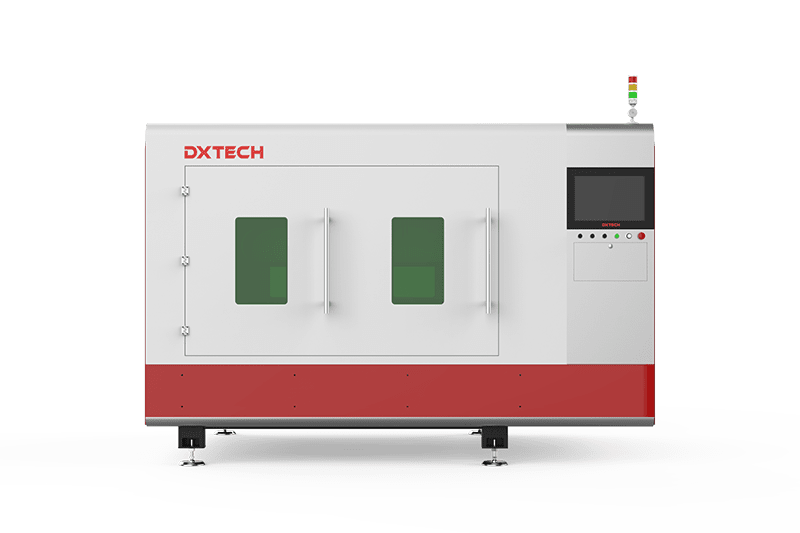

Serie Q 3000w Máquina de corte de precisión de pequeño formato para la industria mexicana de instrumentos electrónicos
Perfecta para usuarios con presupuestos limitados y proyectos de procesamiento de metal más pequeños, esta cortadora de precisión de formato pequeño utiliza tecnología láser avanzada para realizar tareas de corte de metal de forma rápida y precisa. Ya sea cortando metales delgados o gruesos, la precisión puede alcanzar 0.01mm, asegurando resultados de corte de alta calidad. Mientras tanto, su diseño compacto y su pequeño aspecto son ampliamente utilizados en la industria mexicana de instrumentos electrónicos.
Características de la máquina de corte de precisión de pequeño formato serie Q 3000w：
Ocupa poco espacio y es fácil de instalar
El área de procesamiento de la máquina es más pequeña, con 900*900mm, 1300*900mm, 1300*1300mm opcional, que puede satisfacer mejor las necesidades de procesamiento de los clientes. Menor tamaño de la máquina, menor coste de transporte. La máquina se envía como un todo, fácil de instalar y fácil de operar.
Diseño más seguro y respetuoso con el medio ambiente
Diseño totalmente cerrado, la ventana de observación adopta el vidrio de protección láser estándar europeo CE, el humo generado durante el corte puede ser filtrado internamente, no contaminante y respetuoso con el medio ambiente.
Diseño más humanizado
Adopta un diseño de puerta plegable de un solo lado, que ahorra espacio y evita que se bloquee la interfaz de operación cuando se abren ambos lados. La altura desde el borde superior de la puerta hasta el suelo es de 175 mm, lo que resulta cómodo para que los operarios entren para el mantenimiento diario.
Sistema de protección de seguridad
Perfectamente equipado con botón de parada de emergencia, dispositivo de protección contra colisiones, dispositivo a prueba de polvo y agua, dispositivo de eliminación de humo y polvo, etc. para garantizar la seguridad del personal y el equipo.

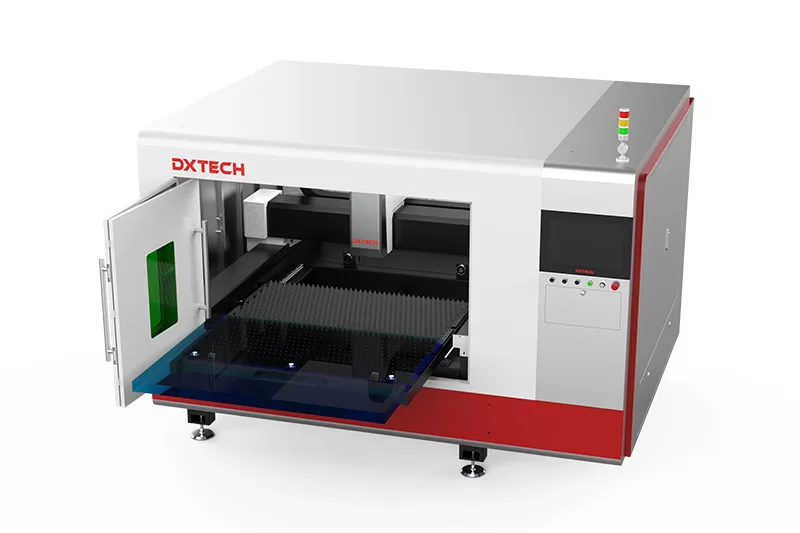

Tablero extraíble, cierre automático de doble solenoide lateral
El diseño único de la puerta abatible lateral ahorra espacio y evita que la interfaz de operación se bloquee cuando se abren ambos lados. Ambos lados de la mesa deslizante están equipados con dispositivos magnéticos. Por lo tanto, tiene función de bloqueo automático, lo que hace que el procesamiento sea más seguro y la alimentación más estable.
| Modelo | 9090Q | 1390Q | 1313Q |
| Área de trabajo | 905*905mm | 1305*905mm | 1305*1305mm |
| Tamaño de la máquina | 2600mm*1920mm*1980mm | 3000mm*1950mm*1980mm | 3200mm*2250mm*2200mm |
| Peso de la máquina | 1.3t | 1.4t | 1.7t |
| Capacidad de carga de la mesa de trabajo | 150kg | 210kg | 330kg |
| Precisión de posicionamiento | ±0.02mm | ±0.02mm | ±0.02mm |
| Precisión de reposicionamiento | ±0.015mm | ±0.015mm | ±0.015mm |
| Máx. aceleración | 1.2G | 1.2G | 1.2G |
| potencia del láser | 1-3kw | 1-3kw | 1-3kw |
| Láser | Multiple options | Multiple options | Multiple options |
| método de foucsing | Auto/manual | Multiple options | Multiple options |
| Velocidad máxima de carrera | 140m/min | 140m/min | 140m/min |

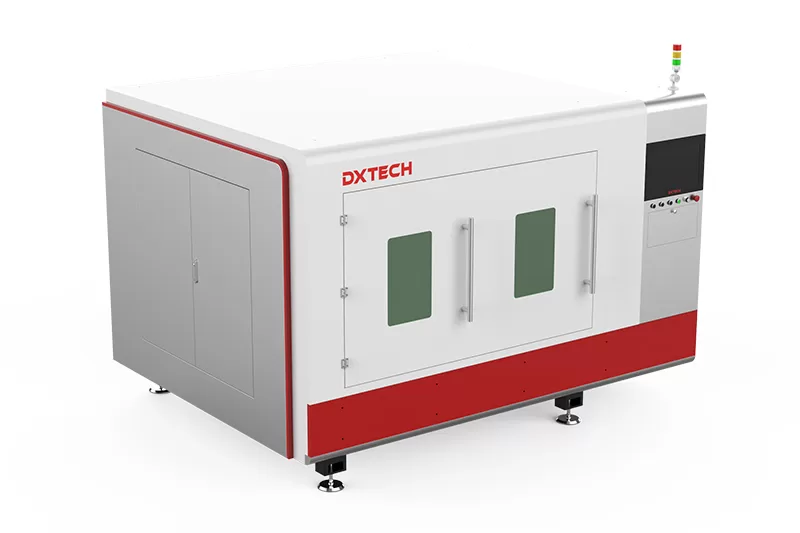

Cubierta protectora totalmente cerrada
Ambientalmente segura
Diseño de protección completamente cerrado, mejora la seguridad de uso. Equipada con sistema de purificación de humo para evitar la contaminación ambiental y proteger la seguridad del operador.
Diseño humanizado
El diseño de la puerta plegable de un solo lado ahorra espacio y evita que la puerta de apertura de doble lado bloquee la interfaz de operación.
Estructura soldada con placa
- Utiliza un proceso de soldadura a tope para lograr una soldadura resistente entre las placas sin rasgar la costura.
- Utiliza un análisis auxiliar por elementos finitos computarizado para optimizar el diseño, lo que hace que el diseño sea más razonable y mejora enormemente la rigidez y la resistencia del cuerpo.
- El cuerpo se somete a un tratamiento térmico por alivio del estrés según su propio peso, lo que evita que el cuerpo se deformen y lo hace más estable.
- La estructura soldada única tiene un mejor efecto amortiguador, que puede reducir eficazmente el error causado por la vibración durante el proceso de corte y hacer que el corte sea más preciso.
Pórtico de aleación de aluminio de aviación
Rendimiento estable, alta resistencia, no se deforma fácilmente.
Mediante el proceso de tratamiento térmico T6, se logra una alta resistencia y capacidad de resistencia a la deformación. El tratamiento de solución sólida mejora la resistencia y la plasticidad del larguero, optimiza la reducción de peso y acelera la velocidad de movimiento.
Alta Velocidad
El aluminio de aviación tiene las características de buena tenacidad, peso ligero, resistencia a la corrosión, resistencia a la oxidación y baja densidad, lo que mejora en gran medida la velocidad de procesamiento.
Cabezal láser de enfoque inteligente
refrigeración:
La lente de colimación y el grupo de lentes de enfoque son accesorios de disipación de calor. Además, se agrega la boquilla de aire de refrigeración para proteger eficazmente la boquilla y la cerámica y prolongar el tiempo de trabajo.
Comienza la persecución:
A través de la apertura de 35 mm, la interferencia de la luz parásita se reduce de manera efectiva.
Enfoque automático:
Reduce los artefactos, velocidad de enfoque de 10 m/min, repetibilidad de 50 micras.
Obtenga su propia máquina
Elige el que más te convenga según tus necesidades
modelo
Q mini 9090
| Tamaño de la mesa | 905mm×905mm |
| Cojinete de banco de trabajo | 150KG |
| Velocidad máxima | 140m/min |
Q mini 1390
| Tamaño de la mesa | 1305mm×905mm |
| Cojinete de banco de trabajo | 210Kg |
| Velocidad máxima | 140m/min |
Q mini 1313
| Tamaño de la mesa | 1305mmx1305mm |
| Cojinete de banco de trabajo | 330Kg |
| Velocidad máxima | 140m/min |
muestra cortada
La máquina de corte de precisión de pequeño ancho puede cortar acero inoxidable de alta calidad, acero al carbono, acero al silicio, aleación de aluminio, aleación de titanio, acero galvanizado, placa de acero galvanizado, cobre y otras placas de metal. Ampliamente utilizado en la industria de instrumentos electrónicos, como el corte de placas de circuitos, circuitos integrados, sensores, pantallas, instrumentos, etc. Puede ser utilizado en otros campos que requieren alta eficiencia, precisión, estabilidad y ahorro de energía de corte. Como el procesamiento de metales, la fabricación de automóviles, la industria aeroespacial, etc. para mejorar la calidad y el rendimiento de los productos.
