Columbia engineering processing industry FPT máquina de corte por láser de fibra integrada de placa y tubo de plataforma única
La máquina de corte láser de fibra integrada de placa y tubo de plataforma única FPT no sólo puede cortar placas, sino también perfiles (incluyendo tubo cuadrado, tubo redondo, acero en U, ángulo de acero, etc.), los modelos y configuraciones específicas deben basarse en su propia situación para elegir la capacidad y la situación, que es ampliamente utilizado en la industria de procesamiento de ingeniería de Colombia.
El sistema de sujeción y la función de auto-centrado de la cabeza de la máquina, la fuerza de sujeción se puede ajustar automáticamente de acuerdo con las especificaciones del perfil, para asegurar que el tubo fino no se dañe cuando se sujeta.
Características de la máquina de corte por láser de fibra integrada de placa y tubo de plataforma única FPT:
Se puede cortar tanto placa como tubo
No sólo puede satisfacer la demanda de corte del cliente para placa plana, sino también satisfacer la demanda de corte para tubo redondo y tubo perfilado (acero cuadrado, hierro plano, acero en U, tubo cuadrado), con un alto rendimiento de costes.
Fuente láser de alto rendimiento
Adopta una fuente láser de fibra de 1000-6000w con alta calidad de haz, alta eficiencia de conversión electro-óptica, bajo coste de operación y larga vida útil, que puede cortar kerf de alta calidad y mejorar la estética y el valor añadido de los productos.

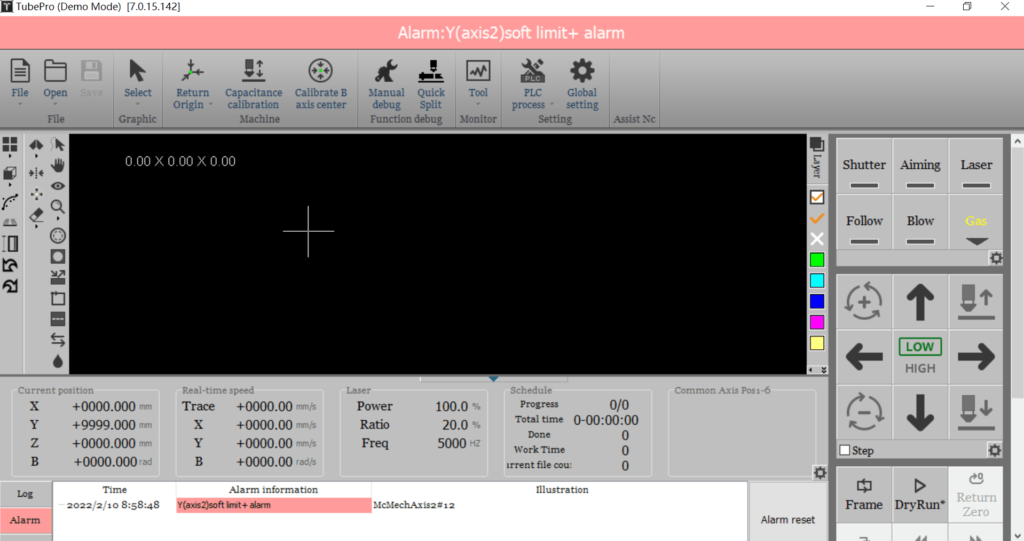

Sistema inteligente de corte de tubos
Equipado con un sistema profesional CNC de corte de tubos, puede lograr la identificación automática, posicionamiento, rotación y corte de diferentes perfiles, lo que mejora en gran medida la eficiencia y la precisión de corte de tubos y reduce la complejidad y el error de la operación manual.
Armario eléctrico móvil
Adopta armario eléctrico móvil, y también está equipado con aire acondicionado y temperatura constante automática para evitar que los componentes eléctricos se dañen debido a la alta temperatura en verano y garantizar el funcionamiento estable del equipo.
Interfaz de operación conveniente
El panel de operación del sistema es movible, no es necesario operar cerca de la máquina, evitando mejor la radiación láser, chispas de corte, polvo, etc., previniendo accidentes de corte.
| Model | DXTECH-FPT |
| Working Area | 1515×3030mm,1515×4040mm,
1515×6050mm,2020×4040mm ,2020×6050mm,2530×6050mm |
| Laser Output Power | 1000W-6000W |
| Maximum processing length | 3m/6m |
| X/Y-axis positioning accuracy | ±0.03mm |
| X/Y-axis repositioning accuracy | ±0.02mm |
| Max Speed | 140m/min |
| Maximum acceleration | 1.5G |
| Servo motor | Fuji |
| Electrical components | Schneider |
| Reducer | SHIMPO |
Nota: el modelo de máquina y el área de trabajo se pueden personalizar
Mandril neumático automático de doble acción
1)Sujeción del mandril neumático. Un botón para abrir y cerrar, centrado automático, velocidad 3 veces mayor que la del mandril eléctrico, reducción del tiempo de espera de carga y descarga.
2)Apertura y cierre neumáticos, fuerza de sujeción grande y constante, sin aflojamiento ni deslizamiento de tubos pesados, garantía de la precisión de corte.
3)Soporte especial, evita la caída y deformación de los tubos, mejora la precisión de corte y alarga la vida útil del mandril.

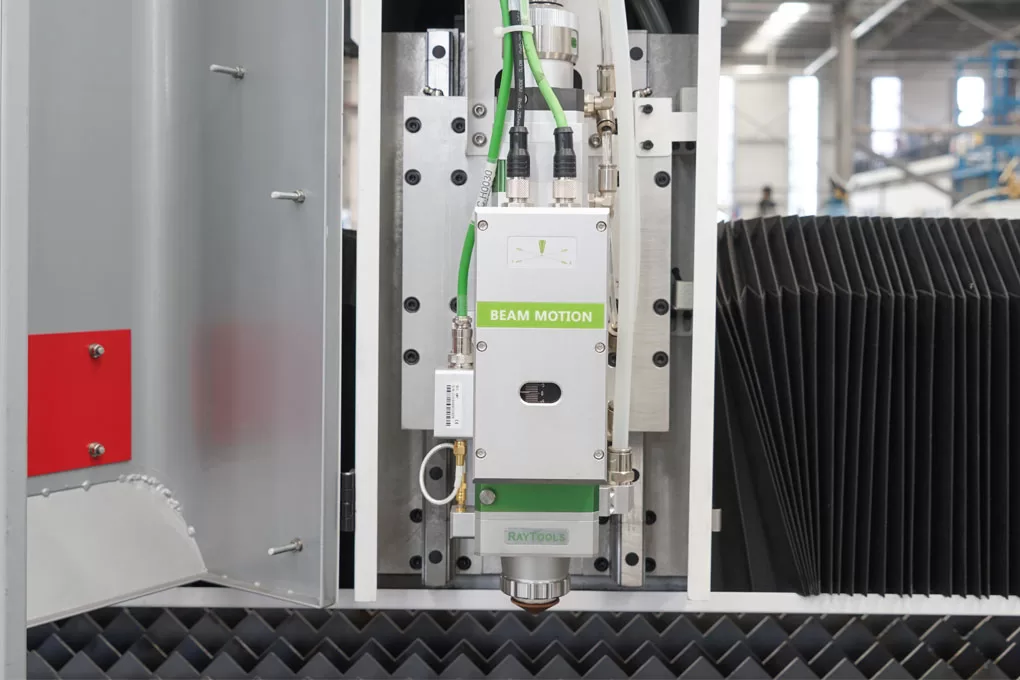

Cabezal láser de enfoque inteligente
refrigeración:
La lente de colimación y el grupo de lentes de enfoque son accesorios de disipación de calor. Además, se agrega la boquilla de aire de refrigeración para proteger eficazmente la boquilla y la cerámica y prolongar el tiempo de trabajo.
Comienza la persecución:
A través de la apertura de 35 mm, la interferencia de la luz parásita se reduce de manera efectiva.
Enfoque automático:
Reduce los artefactos, velocidad de enfoque de 10 m/min, repetibilidad de 50 micras.

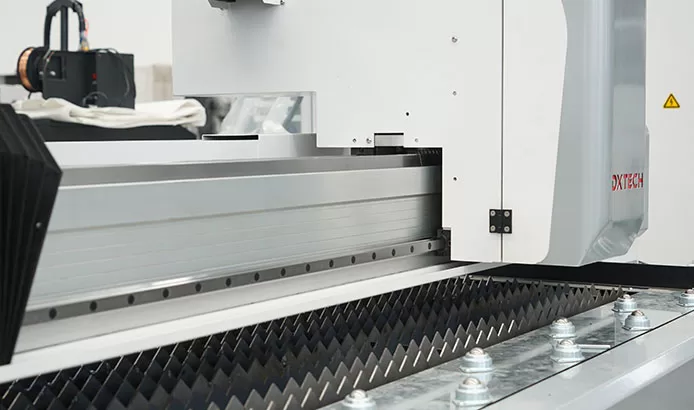

Pórtico de aleación de aluminio de aviación
Rendimiento estable, alta resistencia, no se deforma fácilmente.
El diseño resistente garantiza que el aluminio aeroespacial se fabrique según los estándares aeroespaciales y se extruya en una prensa de 4300 toneladas. La dureza puede llegar a T6 después del procesamiento.
Alta Velocidad
El aluminio de aviación tiene las características de buena tenacidad, peso ligero, resistencia a la corrosión, resistencia a la oxidación y baja densidad, lo que mejora en gran medida la velocidad de procesamiento.
Cama de soldadura de tubería de acero al carbono de pared gruesa de alta calidad
Proceso de soldadura de ranura
Realice soldaduras de igual resistencia entre placas de acero sin rasgar la costura de soldadura.
recocido de alivio de tensión
La cama no se deforma fácilmente y es más estable. La estructura de soldadura única tiene un mejor efecto de absorción de impactos, lo que puede reducir efectivamente el error causado por la vibración durante el proceso de corte y hacer que el corte sea más preciso.

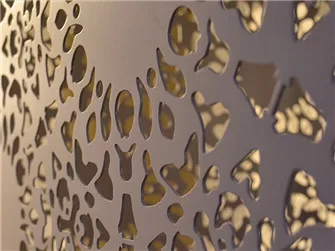

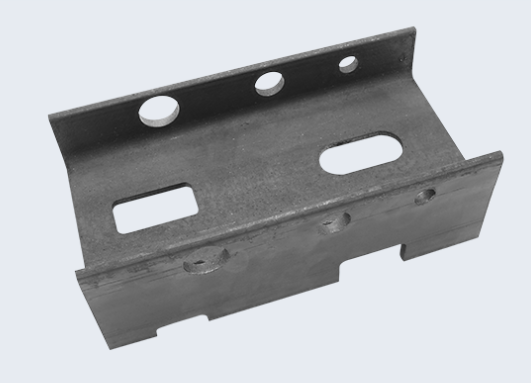

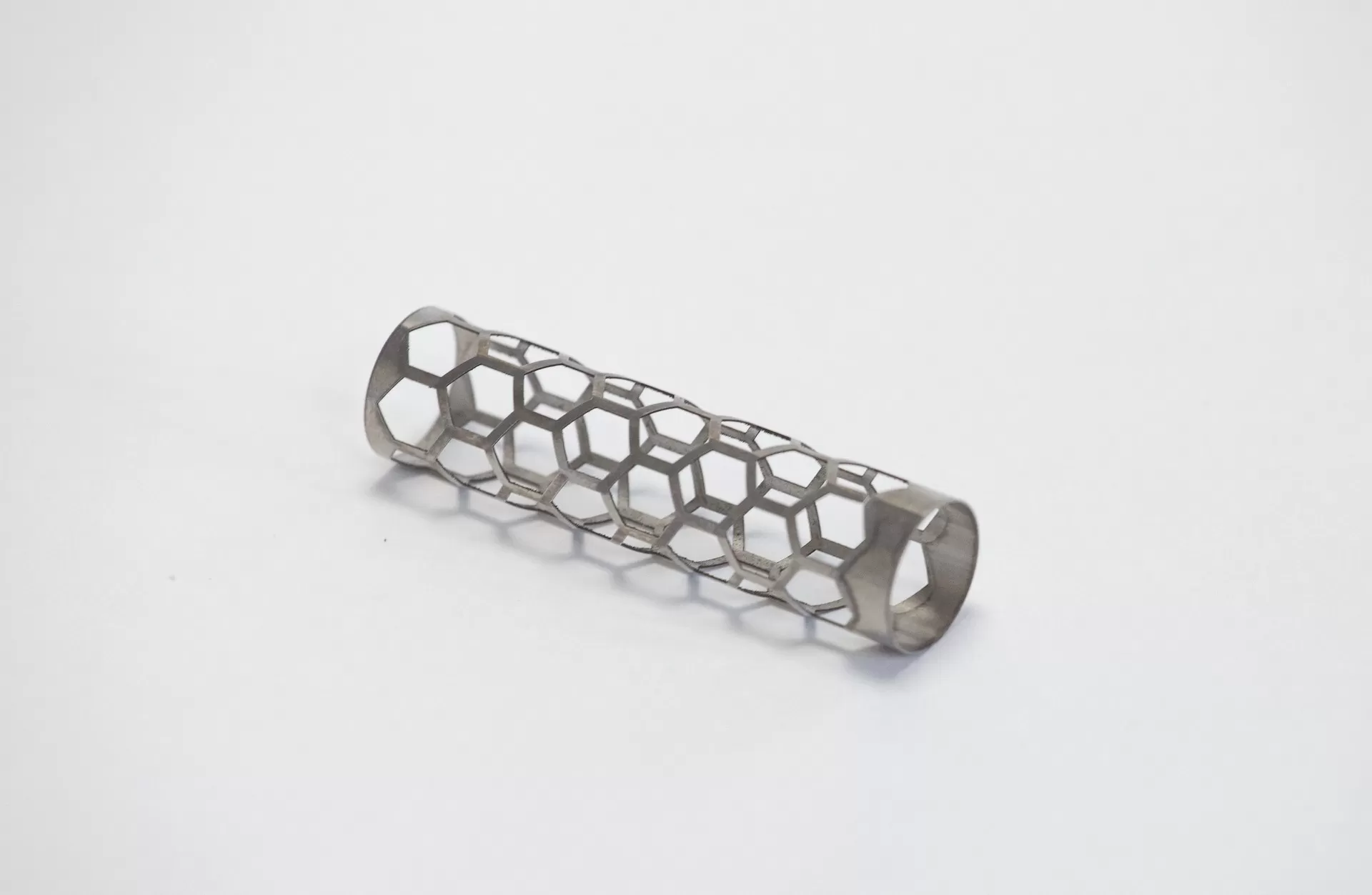

Muestras de aplicación y corte
La máquina de corte por láser de fibra integrada de placa y tubo de plataforma única FPT no sólo puede cortar acero inoxidable, acero al carbono, acero al silicio, aleación de aluminio, aleación de titanio, acero galvanizado, cobre y otras placas de alta calidad. También tiene la misma capacidad de corte para tubos redondos y perfilados (acero cuadrado, hierro plano, viga en U, tubos cuadrados), lo que la convierte en una máquina con una excelente relación calidad-precio.
Comentarios de primera línea del comprador
Los clientes son bienvenidos a visitarnos y también podemos ofrecer servicios de instalación y formación a domicilio.
