La máquina de corte por láser de fibra óptica para tubos y placas ELT para la industria del mueble, con plataforma de intercambio
La máquina de corte por láser de fibra óptica para tubos y placas con plataforma de intercambio es un equipo eficiente para el corte de chapas, con un área de trabajo estándar de 3000 * 1500 mm y equipado con un láser de 1000-6000w. No solo puede satisfacer las necesidades de corte de placas planas del cliente, sino también las necesidades de corte de tubos redondos y tubos especiales (acero cuadrado, hierro plano).
- Con plataforma de intercambio, velocidad de corte rápida, alta eficiencia de producción, ciclo corto de producción del producto
- Sistema de sujeción del cabezal, el cabezal tiene una función de autoalineación, la fuerza de sujeción se ajusta automáticamente según las especificaciones del perfil
1. Dos en uno
No solo puede cortar chapas metálicas, sino también perfiles metálicos, ahorrando el costo de comprar dos máquinas, ahorrando espacio y brindando una mayor eficiencia en la producción.
2.Doble mesa de trabajo
Mesa de trabajo intercambiable alta y baja desarrollada independientemente, el tiempo para completar un intercambio es inferior a 15S, ahorra tiempo de carga y descarga, mayor eficiencia.
3.Alta eficiencia
El sistema de transmisión por engranajes y cremallera combinado con doble accionamiento tiene buena rigidez, mayor precisión y reduce el tiempo de alimentación; alta eficiencia, la velocidad de corte en chapa fina puede alcanzar decenas de metros por minuto.
4.Mandril neumático bidireccional
Sujeción con un solo botón, centrado automático, tres veces más rápido que el mandril eléctrico, reduce el tiempo de espera para cargar; sujeción neumática, gran fuerza constante y constante, los tubos pesados no se aflojan ni resbalan, asegurando la precisión del corte; se pueden procesar tubos grandes diámetro, mandril, alta velocidad rotacional, mejora la eficiencia del procesamiento.
5.Personalizable
Se puede personalizar el cuerpo del lecho según las necesidades del cliente para lograr un corte a gran escala; soporte especial para tubos para evitar que los tubos se deformen y se deformen, mejorar la precisión del corte y prolongar la vida útil del mandril.
| Model | DXTECH-ELT |
| Working Area | 1515X3030mm，1515×4040mm，
2020×4040mm |
| Laser Output Power | 1000W-3000W |
| X/Y-axis positioning accuracy | ±0.03mm |
| X/Y-axis repositioning accuracy | ±0.02mm |
| Max Speed | 140m/min |
| Maximum acceleration | 1.5G |
| Servo motor | Inovance |
| Electrical components | ABB |
| Reducer | MOTOVAROT |
Nota: el modelo de máquina y el área de trabajo se pueden personalizar
Mandril neumático automático de doble acción
1)Sujeción del mandril neumático. Un botón para abrir y cerrar, centrado automático, velocidad 3 veces mayor que la del mandril eléctrico, reducción del tiempo de espera de carga y descarga.
2)Apertura y cierre neumáticos, fuerza de sujeción grande y constante, sin aflojamiento ni deslizamiento de tubos pesados, garantía de la precisión de corte.
3)Soporte especial, evita la caída y deformación de los tubos, mejora la precisión de corte y alarga la vida útil del mandril.
La eficiencia del intercambio de doble plataforma es mayor
1）El sistema de transmisión por engranajes y cremallera tiene buena rigidez y mayor precisión, lo que ahorra tiempo de espera para cargar y descargar
2）En comparación con el método de transmisión tradicional de cadena y rueda dentada, el tiempo de carga es más corto, la eficiencia es mayor, el inversor controla el motor de intercambio, el cambio de plataforma solo toma 8 segundos.
Pórtico de aleación de aluminio de aviación
Rendimiento estable, alta resistencia, no se deforma fácilmente.
Mediante el proceso de tratamiento térmico T6, se logra una alta resistencia y capacidad de resistencia a la deformación. El tratamiento de solución sólida mejora la resistencia y la plasticidad del larguero, optimiza la reducción de peso y acelera la velocidad de movimiento.
Alta Velocidad
El aluminio de aviación tiene las características de buena tenacidad, peso ligero, resistencia a la corrosión, resistencia a la oxidación y baja densidad, lo que mejora en gran medida la velocidad de procesamiento.
Cabezal láser de enfoque inteligente
refrigeración:
La lente de colimación y el grupo de lentes de enfoque son accesorios de disipación de calor. Además, se agrega la boquilla de aire de refrigeración para proteger eficazmente la boquilla y la cerámica y prolongar el tiempo de trabajo.
Comienza la persecución:
A través de la apertura de 35 mm, la interferencia de la luz parásita se reduce de manera efectiva.
Enfoque automático:
Reduce los artefactos, velocidad de enfoque de 10 m/min, repetibilidad de 50 micras.
Obtenga su propia máquina
Elige el que más te convenga según tus necesidades
modelo
ELT 1530
| Tamaño de la mesa | 1515*3030mm |
| Cojinete de banco de trabajo | 800Kg |
| Velocidad máxima | 140m/min |
ELT 1540
| Tamaño de la mesa | 1515*4040mm |
| Cojinete de banco de trabajo | 1100Kg |
| Velocidad máxima | 140m/min |
ELT 2040
| Tamaño de la mesa | 2020*4040mm |
| Cojinete de banco de trabajo | 1400Kg |
| Velocidad máxima | 140m/min |

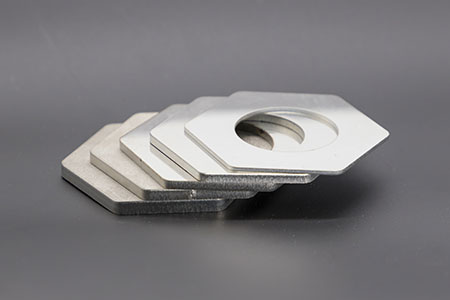

muestra cortada
La máquina de corte por láser de fibra óptica para tubos y placas ELT para la industria del mueble, con plataforma de intercambio, no solo puede cortar chapas de alta calidad como acero inoxidable, acero al carbono, acero al silicio, aleación de aluminio, aleación de titanio, acero galvanizado y cobre. También tiene la misma capacidad de corte para tubos redondos y tubos especiales (acero cuadrado, hierro plano, acero en U, tubo cuadrado), es una máquina con una excelente relación calidad-precio.
Hoja de metal:
Tubo metálico:
