Máquina de corte por láser de tubos con bisel 3D serie TK para la industria de procesamiento de tuberías de US
La máquina de corte por láser de tubos con bisel 3D serie TK es un equipo de procesamiento de tubos eficiente, preciso e inteligente. Utiliza una cabeza de corte con bisel 3D, que puede cortar acero en H, acero angular, acero en C, y al mismo tiempo utiliza una estructura colgante lateral, que ahorra espacio, facilita la instalación y el movimiento.
Características de la máquina de corte por láser de tubos con bisel 3D serie TK:
Eficiencia
Utiliza un láser de fibra de alto rendimiento, con una alta velocidad de corte, que puede completar una gran cantidad de tareas de corte de tubos en poco tiempo, mejorando la eficiencia de producción.
Exactitud
Utiliza una cabeza de corte con bisel 3D, que admite un corte con bisel de alta velocidad de 0-45 grados, que puede realizar un corte preciso de tubos de formas complejas como acero en H, acero angular, acero en C, garantizando la calidad y precisión del corte.
Láser de alto rendimiento
Utiliza un láser de fibra de alto rendimiento, con una potencia de salida estable, una alta calidad del haz, una alta velocidad de corte, una superficie de corte suave y una pequeña zona afectada por el calor.
Inteligencia
Utiliza un sistema de control numérico y un sistema de control de movimiento avanzados, con una operación simple, que puede realizar la programación y el corte de varias formas y textos, facilitando al usuario la personalización y el ajuste de los parámetros de corte.
Ahorro de espacio
Utiliza una estructura colgante lateral, que ocupa un área pequeña, facilita la instalación y el movimiento, y se adapta a diversos lugares y entornos.
| Model | TK6220/TK9220 | TK6240/TK9240 | TK6300/TK9300 |
| Max. tube length | 6.5m/9.2m | 6.5m/9.2m | 6.5m/9.2m |
| Tube shape | Round/square/rectangular | Round/square/rectangular | Round/square/rectangular |
| Max. tube weight | 300kg 16kg/m | 350kg 55kg/m | 600kg 30kg/m |
| Positioning accuracy | ±0.03mm | ±0.03mm | ±0.03mm |
| Repositioning accuracy | ±0.02mm | ±0.02mm | ±0.02mm |
| Chuck | Four pneumatic chucks | Four pneumatic chucks | Four pneumatic chucks |
| Max. chuck rotating speed | 130r/min | 130r/min | 130r/min |
| Laser power | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW |
| Laser | Multiple options | Multiple options | Multiple options |
| Clamping range | Φ20-Φ220mm □20 – □150mm Diámetro del círculo circunscrito rectangular ≤2200 mm |
Φ20-Φ240mm □20 – □170mm Diámetro del círculo circunscrito rectangular ≤240 mm |
Φ10-Φ300mm □20 – □210mm Diámetro del círculo circunscrito rectangular ≤300 mm |
Funda protectora integral
1) La máquina cortadora de tubos por láser de fibra adopta una estructura de puente tipo pórtico para garantizar un funcionamiento estable y evitar la deformación.
2)Equipado con una cubierta protectora del pórtico para evitar quemaduras por láser y lesiones por humo, garantizar la seguridad de los operadores y proteger el medio ambiente.

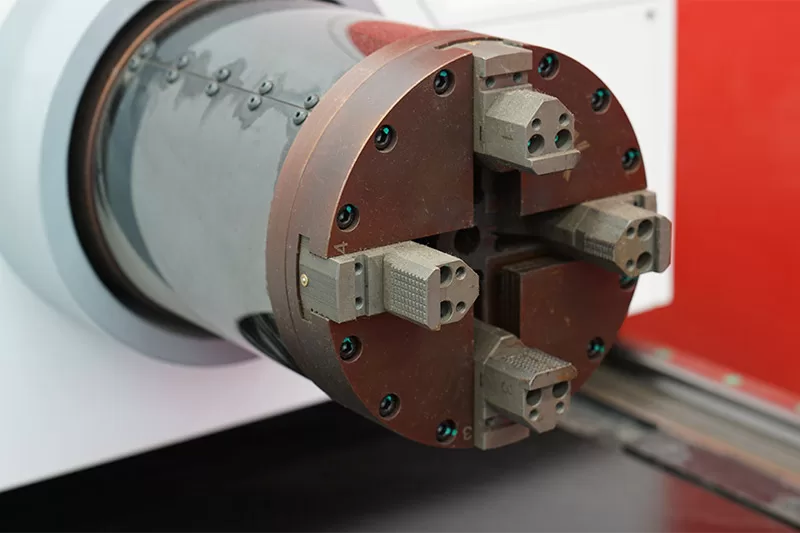

Cuatro mandriles neumáticos completamente automáticos
1) La apertura del mandril con un clic y el centrado automático reducirán el tiempo de espera para la carga y descarga.
2) Abrazadera neumática abierta: con una fuerza de sujeción grande y constante, la tubería pesada no se suelta ni se desliza, lo que garantiza la precisión del corte.
3) El marco de soporte especial puede evitar la deformación de la tubería, mejorar la precisión de corte y prolongar la vida útil del mandril.

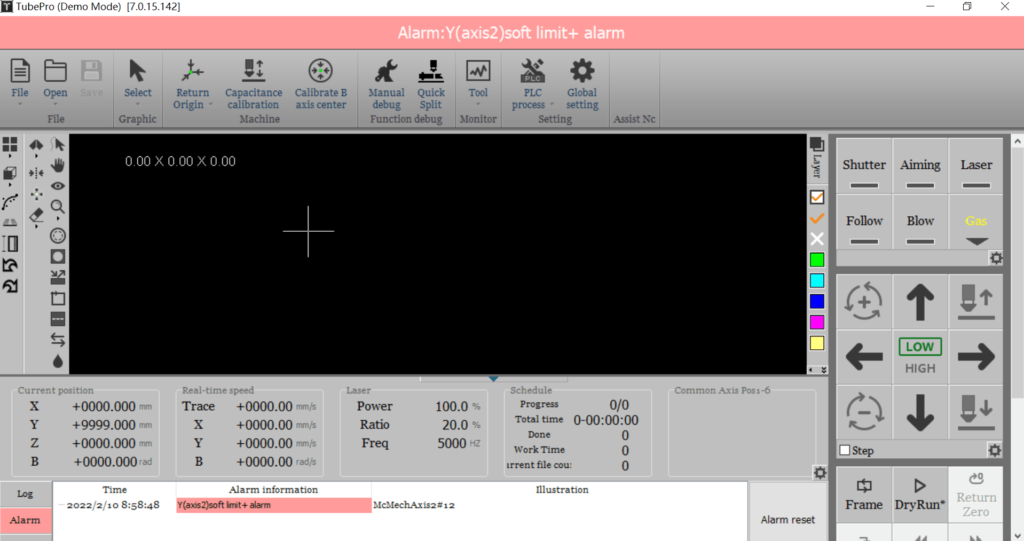

Software de corte de tubos TubePro
Es un sistema profesional de corte de tubos
Cuando se carga un tubo pesado, la máquina solo necesita un operario. La carga y descarga se realizan de forma sincronizada, sin ninguna parada innecesaria, los tubos no se golpean entre sí, evitando la deformación.
Corte de borde común:
Puede reducir el material residual y ahorrar el costo de producción.
Proceso de corte de esquinas:
las esquinas no se queman y la calidad de la sección es buena.
Cabezal láser de enfoque inteligente
refrigeración:
La lente de colimación y el grupo de lentes de enfoque son accesorios de disipación de calor. Además, se agrega la boquilla de aire de refrigeración para proteger eficazmente la boquilla y la cerámica y prolongar el tiempo de trabajo.
Comienza la persecución:
A través de la apertura de 35 mm, la interferencia de la luz parásita se reduce de manera efectiva.
Enfoque automático:
Reduce los artefactos, velocidad de enfoque de 10 m/min, repetibilidad de 50 micras.

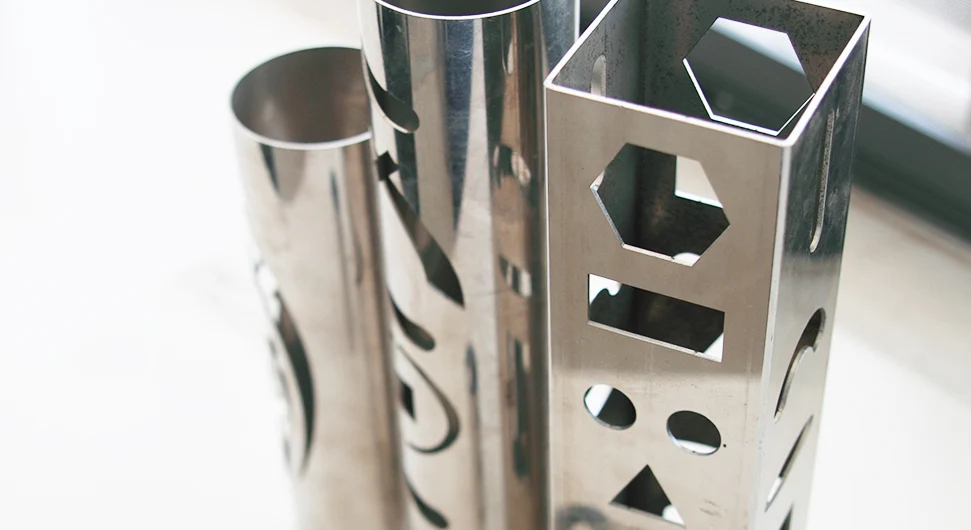

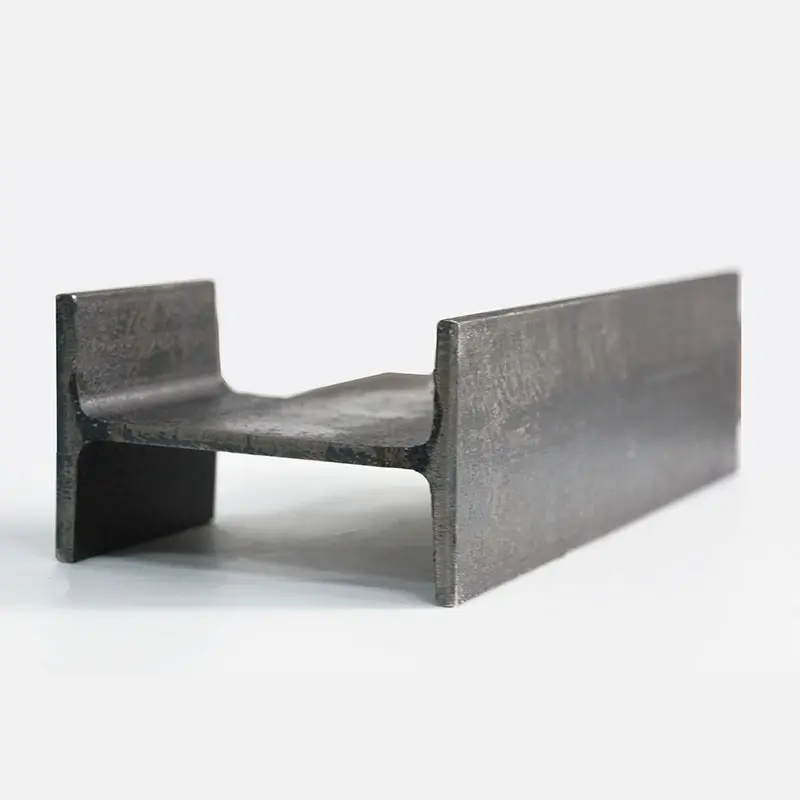

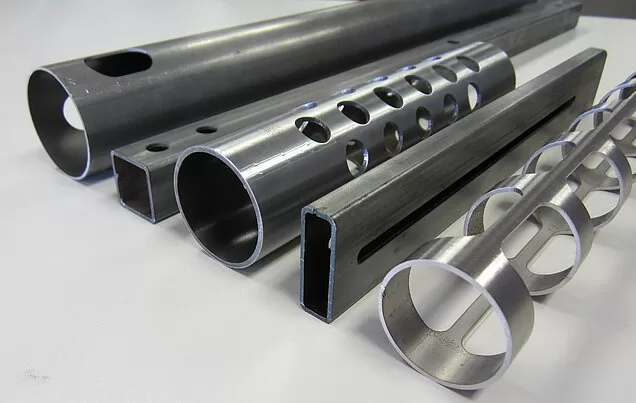

Muestras de aplicación y corte
La máquina de corte por láser de tubos con bisel 3D serie TK es un equipo de procesamiento de tubos de excelente rendimiento, potente funcionalidad y fácil operación y mantenimiento. Puede cortar varios tubos metálicos en formas como círculos, cuadrados, rectángulos, elipses, etc., y también puede cortar aceros en L, H y U, y cortar patrones complejos en estos tubos, ampliamente utilizados en industrias como la decoración, el mobiliario, las piezas de automóviles, la construcción, etc.
Comentarios de primera línea del comprador
Los clientes son bienvenidos a visitarnos y también podemos ofrecer servicios de instalación y formación a domicilio.
